广西耐蚀镍基合金实时价格

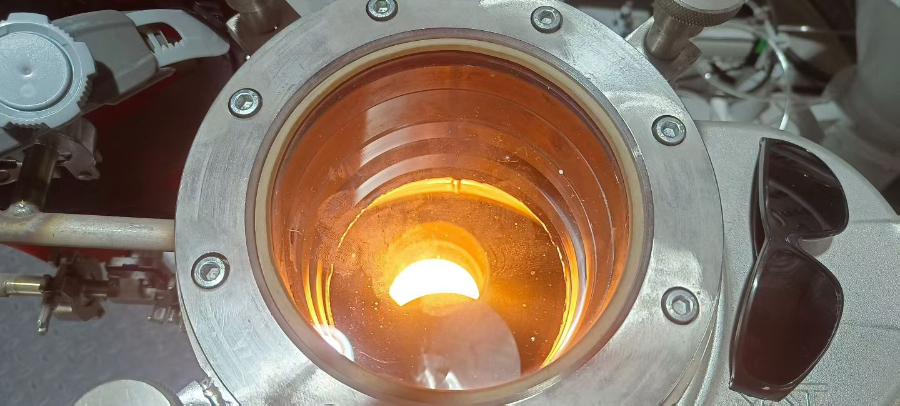

  镍基合金的铸造性能与缺陷控制：铸造是制造复杂形状镍基合金部件的重要方法，但镍基合金流动性较差、凝固收缩大，易产生缩孔、疏松和热裂。熔模精密铸造是航空用镍基合金涡轮叶片的主要工艺。铸造前需严格控制熔炼温度（通常高于液相线50~100℃）和浇注温度，过高的浇温会增加缩孔，过低则充型不足。采用定向凝固或单晶技术可消除横向晶界，大幅提高高温蠕变性能。在铸造过程中，合金中的强碳化物形成元素（Ti、Nb）易与C反应生成初生碳化物，若碳化物粗大且集中于晶界，会降低疲劳寿命。因此，需优化熔炼和浇注工艺，控制冷却速率以获得细小晶粒。真空熔炼可减少气体和夹杂物，提高纯净度。铸件热处理包括固溶和时效，但需注意避免因热应力引起的变形。无损检测（X射线、荧光渗透）用于检查内部缺陷。近年来，数值模拟（铸造仿真）广泛应用于优化浇注系统设计。镍基合金在化工阀门和管道系统中有效防止点蚀、缝隙腐蚀和应力腐蚀开裂。广西耐蚀镍基合金实时价格

  热膨胀系数与导热性能：热物理性能对镍基合金的加工和使用极为重要。镍基合金的热膨胀系数（CTE）在20~1000℃范围内约为12~16×10⁻⁶/℃，略高于铁基合金但低于铝。CTE随温度升高而增大，影响热应力计算和热疲劳寿命。合金元素如Mo、W可降低CTE，而Cr、Co则提高。导热系数（λ）在室温约为10~15 W/(m·K)，远低于铜和铝，导致焊接和热处理时需控制加热冷却速率，防止热冲击。导热系数随温度升高而增加，但增幅不大。比热容约0.4~0.5 J/(g·K)。这些数据在热加工工艺模拟和部件设计（如热障涂层匹配）中必不可少。热膨胀系数用膨胀仪测定，导热率用激光闪射法测量。广东Monel镍基合金什么价格镍基合金在航空发动机涡轮叶片和燃烧室等热端部件中发挥着不可替代的作用。

  镍基合金在蒸汽发生器传热管中的选型演进：蒸汽发生器传热管是压水堆核电站一回路和二回路之间的关键屏障，长期处于高温高压（约320℃，15MPa）且含硼锂的水化学环境中。早期的Inconel 600管在20世纪70年代出现晶间应力腐蚀开裂，特别是在弯管和滚胀过渡区。分析显示，高残余应力、晶界贫铬和碳化物析出是主因。第二代选材Inconel 690（Cr含量30%）通过提高铬浓度降低了贫铬敏感性，并配合热处理优化晶界碳化物形态（不连续分布），明显提升了抗SCC性能。目前，690合金已成为新核电机组的标准选材，并配套使用Inconel 52/52M焊材。此外，800合金（铁镍基）也有应用。传热管制造需经涡流探伤、水压试验等严格检查。

  镍基合金与不锈钢的异种焊接技术：异种焊接（镍基合金与不锈钢）在化工设备和管道中常见。由于两者线膨胀系数差异和合金元素不同，焊接面临稀释、碳扩散和热应力问题。通常选用镍基焊材（如ERNiCr-3、ERNiCrMo-3）以兼顾两侧兼容性。焊接方法多采用GTAW，控制熔合比（稀释率）在20%以下。焊前需消除油污，预热一般不需要。焊接热输入应中等，避免过大的熔池搅拌。焊后裂纹倾向取决于碳迁移——若焊后长时间高温服役，碳从不锈钢侧向镍基合金侧扩散，在界面形成贫铬层，可能诱发腐蚀。因此，异种接头宜采用对接或搭接，避免角接。使用中需定期检测界面。工程上已有成熟的焊接工艺评定（如ASME IX）。镍基合金粉末流动性优异，球形度可达95%以上，适配多种增材工艺参数。

  镍基合金的国际与国内标准体系：镍基合金的生产和使用需遵循多层级标准。国际通用ASTM（美国材料与试验协会）标准涵盖板材（B443、B462）、棒材（B564）、管材（B622）等；ASME（美国机械工程师协会）用于压力容器材料；AMS（航空材料规范）用于航空航天，要求更严格。我国对应标准为GB/T 15007（耐蚀合号）、GB/T 14992（高温合号）和GB/T 36324（粉末等）。此外还有ISO 9723等国际标准。不同标准对化学成分、力学性能、热处理及检测方法有各自规定。选购时需明确标准牌号及等级，如N06625对应ASTM B443，也对应GB/T 15007中的NS3306。出口产品需符合客户指定的标准（如EN或JIS）。标准更新频繁，需及时关注。镍基合金增材制造技术实现了含内部流道和薄壁结构的复杂件近净成形。浙江Inconel镍基合金管材

从酸性介质到海水环境，镍基合金在多种腐蚀性介质中均展现优良的化学稳定性。广西耐蚀镍基合金实时价格

  激光熔覆镍基合金涂层技术与工业应用：激光熔覆是一种表面强化技术，利用激光束将镍基合金粉末熔覆于基材表面，形成具有冶金结合的保护涂层。该技术可显著提高基材的耐磨性、耐蚀性和高温抗氧化性，同时成本远低于整体镍基合金部件。激光熔覆的工艺参数包括激光功率（2~10kW）、扫描速度（5~50mm/s）、送粉速率和搭接率。熔覆层组织致密、晶粒细小，与基材结合强度高（可达200MPa以上）。稀释率（基材元素混入熔覆层）需控制在5%~15%之间，以保证涂层性能。镍基合金涂层（如NiCrBSi、NiCrMo）广泛应用于发电厂锅炉管道、石化反应器内壁、阀门密封面等。在锅炉省煤器管道上，激光熔覆镍基合金层可抵抗高温烟气冲蚀，延长寿命3~5倍。该技术还可用于修复磨损部件，实现绿色再制造。广西耐蚀镍基合金实时价格

丹阳鑫茂合金科技有限公司是一家有着雄厚实力背景、信誉可靠、励精图治、展望未来、有梦想有目标，有组织有体系的公司，坚持于带领员工在未来的道路上大放光明，携手共画蓝图，在江苏省等地区的冶金矿产行业中积累了大批忠诚的客户粉丝源，也收获了良好的用户口碑，为公司的发展奠定的良好的行业基础，也希望未来公司能成为*****，努力为行业领域的发展奉献出自己的一份力量，我们相信精益求精的工作态度和不断的完善创新理念以及自强不息，斗志昂扬的的企业精神将**丹阳鑫茂合金科技供应和您一起携手步入辉煌，共创佳绩，一直以来，公司贯彻执行科学管理、创新发展、诚实守信的方针，员工精诚努力，协同奋取，以品质、服务来赢得市场，我们一直在路上！
