MSL-VLS61音叉液位开关的继电器DPDT输出接线图清晰易懂，它标示了三个主要的接线端子：NO（常开端）、COM（公共端）和NC（常闭端）。在非报警状态下（叉体在空气中振动），继电器线圈处于断电状态，此时COM端与NC端连通，而与NO端断开。当液位上升淹没叉体，传感器进入报警状态时，继电器线圈得电，触点切换，COM端与NO端连通，而与NC端断开。用户可以根据控制逻辑的需要，选择使用常开或常闭触点。例如，要实现高位报警时启动排液泵，可以将泵的控制电路接在NO和COM之间，这样当液位达到高位时，触点闭合，泵启动。如果要实现低位报警时停止泵，则可以将泵的停止回路接在NC和COM之间，液位正常时触点闭合，泵可以运行，低位报警时触点断开，泵停止。电源接线部分，继电器输出型需要接入电源，端子标记为“正(+)/L”和“负(-)/N”，可以接受20~253VAC或20~72VDC的宽电压输入。这种清晰的接线定义，使得现场电工无需复杂培训即可正确完成接线工作，降低了安装出错的风险。MSL-VLS61的输出信号可选择继电器DPDT、PNP或NAMUR信号类型。江苏新型音叉液位开关方案

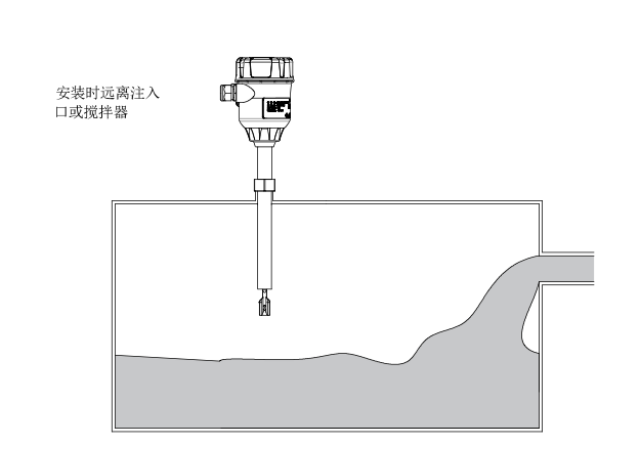

MSL-VLS61音叉液位开关在设计上充分考虑到了空间受限的应用场景，其插入长度为53毫米起，这意味着它可以非常轻松地安装在直径较小的管道、紧凑型储罐或空间狭窄的容器颈部。对于许多小型工艺设备或撬装系统来说，安装空间往往是寸土寸金，传统的长杆式液位开关往往因为插入深度过大而无法安装，或者需要进行复杂的管路改造。而VLS61的短叉体设计完美地解决了这个问题，只需在管道或罐壁上开设一个合适的接口，将叉体伸入即可。除了小管道安装，这一特性也使其非常适合用于储罐的顶部或侧壁安装，特别是在需要紧贴罐壁进行低位报警时，极短的插入长度可以较大限度地减少物料残留和清洁死角。浙江音叉液位开关哪家好MSL-VLS61音叉液位开关高温型过程温度可达零下50到零上250摄氏度，满足高温需求。

除了德标/国标法兰，MSL-VLS61还***支持美标（ANSI/ASME）法兰系列，以适应北美和采用美标设计的国际项目。美标法兰的代码以“F2”开头，涵盖了从1英寸到6英寸的常见尺寸，以及从150磅到600磅的常用压力等级。例如，F21到F23分别指1英寸的150LB、300LB和600LB法兰。F24到F26对应1.5英寸的三种压力等级。F27到F29对应2英寸的三种压力等级。F31到F33对应3英寸的三种压力等级。F34到F36对应4英寸的三种压力等级。F37到F39对应6英寸的三种压力等级。这种对应的美标法兰覆盖，使得VLS61能够无缝集成到任何采用美标设计的石化、电力或海洋工程设施中。美标法兰与德标法兰在尺寸和密封面上存在差异，不能互换，因此提供两种标准是满足全球化市场需求的关键。用户只需根据项目的法兰标准选择对应的代码即可，无需担心兼容性问题。

MSL-VLS61音叉液位开关在输出信号方面提供了三种灵活的选择，以满足不同控制系统和现场条件的需要。第一种是继电器DPDT输出，这是一种无源干触点信号，适用于直接驱动交流或直流负载，如报警灯、电磁阀和小型电机，其触点容量为253VAC/8A，具有很强的通用性和隔离性。第二种是PNP输出，这是一种有源的三线制直流信号，适用于与PLC的数字量输入模块直接连接，响应速度快，无机械触点寿命限制，电源范围为10~50VDC，最大负载200mA。第三种是NAMUR信号输出，这是一种两线制的低功耗电流信号，专为本安防爆系统设计，必须配合安全栅使用，其输出电流在非报警时大于2.2mA，报警或故障时小于0.6mA。用户可以根据项目的控制架构、供电条件和防爆要求，在这三种输出方式中选择适合的一种。例如，在常规非防爆区域且需要直接驱动大功率负载时，继电器输出是优先；在高速自动化系统中，PNP输出更为便捷；而在0区或1区等危险区域，则必须选用NAMUR输出配合本安系统。这种多样化的输出选项，使得VLS61能够无缝集成到各种新旧控制系统中，极大地提高了其适用性和灵活性。MSL-VLS61音叉液位开关的动作延迟约为500毫秒，切换时迅速响应液位变化。

只要介质的密度高于产品规定的最小值（0.5或0.7 g/cm³），当液面上升淹没叉体时，振动频率就会发生确定的、可重复的下降，从而触发动作。介质的粘度增加只会略微增加阻尼，但不会改变“浸没”这一根本条件，因此开关点依然稳定在原位。同样，介质的成分变化，例如从纯水变为盐水或某种有机溶剂，只要密度达标，也不会影响开关点的位置。这种与介质特性无关的优异稳定性，使得MSL-VLS61特别适合于那些介质配方经常变化、或者工艺过程中介质特性会发生改变的场合，用户无需在每次更换产品时重新校准液位开关，极大地简化了操作和维护流程，提高了生产效率。MSL-VLS61的防护等级达到IP67，具备良好的防水防尘能力。浙江音叉液位开关哪家好

MSL-VLS61螺纹过程连接有G四分之三英寸到2英寸等多种规格可选。江苏新型音叉液位开关方案

MSL-VLS61音叉液位开关的PNP输出接线图同样简洁明了，它有三个接线端子：P+（电源正）、-（电源负/输出负）和O+（输出正）。这种三线制接法在工业传感器中非常常见。P+和-端子用于为传感器内部的电子模块供电，电源范围为10~50VDC。O+是信号输出端，当传感器处于非报警状态时，O+端相对于-端为低电平（通常为0V或悬空）；当传感器进入报警状态时，O+端输出一个高电平信号，其电压接近电源电压，可提供不超过200mA的驱动电流。这个高电平信号可以直接接入PLC的数字量输入模块，或者驱动小型直流继电器。在接线时，需要注意电源极性不要接反，并且负载不能超过200mA。PNP输出的优势在于其响应速度快、无机械触点磨损，非常适合需要频繁开关或高可靠性的应用。同时，由于是固态输出，不会产生电弧，因此在有易燃粉尘或气体的环境中比继电器输出更安全。用户在使用PNP输出型时，只需按照接线图将电源和信号线正确连接，即可与主流PLC系统无缝对接，实现高效的液位控制。江苏新型音叉液位开关方案
