青海西门子CPU控制器S7-1200参数选型

CPU 1212C DC/DC/DC（6ES7212-1AE40-0XB0）为 S7-1200 直流晶体管输出型 PLC，24V 直流供电，本体数字输出为晶体管类型。模块集成 8 路 DC24V 数字输入、6 路直流晶体管输出，支持高速脉冲输出与 PWM 调制，能够直接驱动步进驱动器，实现简易点位运动控制。本体搭载一路 PROFINET 接口，支持实时以太网通讯，可与伺服、HMI、远程 IO 组网联动。硬件扩展能力优于 CPU1211C，支持连接更多信号模块，同时兼容信号板拓展通道。控制器内置高速计数器、运动控制工艺对象、多回路 PID 功能块，可实现位置控制与连续调节任务。依托统一 TIA 工程平台，支持在线下载、在线监控、通道诊断，适合小型装配工装、自动打标设备、物料搬运单机等带有简易运动控制需求的自动化装置。CPU 1217C（6ES7217-1AG40-0XB0）具备丰富内置工艺功能，适配中小型运动控制场景。青海西门子CPU控制器S7-1200参数选型

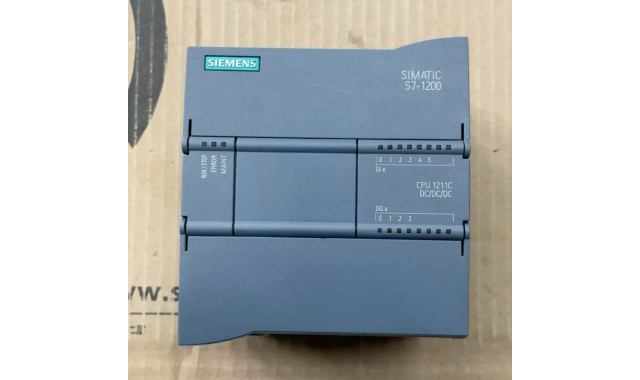

型号：CPU 1211C DC/DC/DC;地址范围的过程映像输入端、输出端均可调整，其容量均为1kbyte。硬件扩展比较大支持3个通讯模块、1个信号板，其中扩展板（SB、CB、BB）数量只多1个，无法扩展信号模块（SM），通信模块（CM）只多3个。设备搭载硬件实时时钟，缓冲持续时间典型值480h，在25℃环境下时钟每月比较大偏差±60秒。数字输入拥有6路集成数字输入端，全部输入端均可实现HSC高速运算功能，支持源型输入与漏性输入。在比较高40°C环境下，只多可同时启用6路输入端。输入电压额定直流24V，信号“0”条件为1mA时DC5V，信号“1”条件为2.5mA时15VDC;信号“1”的输入电流典型额定值4mA。输入延迟在额定输入电压条件下，标准输入端参数可选择0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0μs或者0.05/0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0ms;信号由“0”切换至“1”时，延迟只小值0.2ms，比较大值12.8ms。报警输入端支持参数化配置。用于高速计数等技术功能的通道可参数设置，单相位3路，比较高100KHz;差分模式3路，比较高80KHz。导线长度方面，屏蔽线缆只长500m，用于技术功能时只长50m;未屏蔽线缆只长300m，不可用于技术功能。青海西门子CPU控制器S7-1200参数选型西门子 S7-1200 CPU 1214C（6ES7214-1HG40-0XB0）机身集成 1 路 PROFINET 以太网通讯接口。

西门子 S7-1200 CPU 1212FC（6ES7212-1HF40-0XB0）具备稳定的运算性能，支持位运算、字运算与浮点数运算，兼容 OB、DB、FC、FB、定时器、计数器等标准程序组件。本机集成 8 路数字输入、6 路继电器数字输出以及 2 路电压型模拟输入，本体不配置模拟输出通道。数字输入支持源型、漏型接线，4 路通道可启用高速计数，输入延迟多档可调，线缆敷设距离具备规范标准。继电器输出比较大阻性负载 2A，具备确定的触点切换时长；模拟输入量程 0~+10V，输入电阻不低于 100 千欧姆，推荐采用双绞线屏蔽线缆布线。

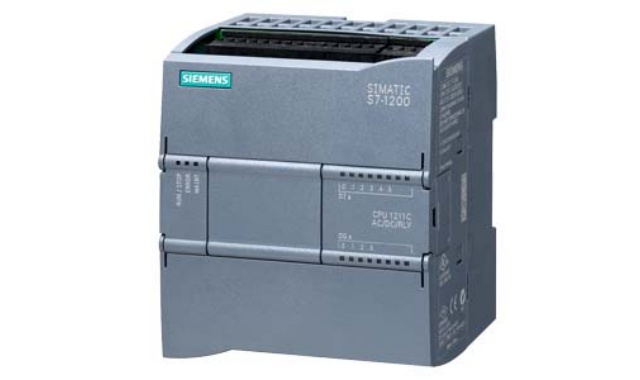

CPU 1211C AC/DC/RLY（6ES7211-1BE40-0XB0）是 S7-1200 交流供电版本紧凑型 PLC，工作电源支持交流 85~264V 宽电压输入，数字输入为 DC24V 类型，输出配置继电器触点。本体集成 6 路数字输入、4 路继电器输出，无需额外配置直流电源即可接入工频供电柜体，适配现场只有交流供电条件的应用场景。继电器触点支持交直流负载驱动，可直接接入常规开关执行元件。模块集成 PROFINET 通讯接口，支持设备联网、数据交互，兼容主流第三方人机界面。硬件支持加装信号板灵活拓展点位，程序内置 PID 调节、高速计数等基础工艺指令。控制器安装便捷，具备完整的硬件诊断功能，适合小型风机控制、简易水处理单元、单机配套开关控制系统等场景。西门子 S7-1200 CPU 1212FC（6ES7212-1HF40-0XB0）自带数据缓冲，免维护无需后备电池。

西门子 S7-1200 CPU 1214C（6ES7214-1AG40-0XB0）属于 DC/DC/DC 型紧凑型 PLC，编程软件要求 STEP 7 V14 及以上版本。产品采用直流 24V 供电，电压允许区间 20.4V 至 28.8V，本体空载耗电 500mA，比较大浪涌电流 12A。背板总线 DC5V 输出比较高 1600mA，整机典型功耗 12W。控制器配备 150kbyte 工作存储器、4Mbyte 装载存储器，支持 SIMATIC 存储卡拓展存储空间，依靠内置电容实现免维护运行，无需额外安装后备电池。具备完整运算处理能力，支持位运算、字运算与浮点数运算，兼容 OB、DB、FC、FB、定时器、计数器等各类程序块。本机集成 14 路 24V 数字输入、10 路晶体管数字输出以及 2 路电压型模拟输入，本体不自带模拟输出通道。数字输入兼容源型、漏型接线，4 路通道支持高速计数；晶体管输出最大负载电流 0.5A，模拟输入量程 0~+10V，输入电阻不低于 100 千欧姆。西门子 S7-1200 CPU 1214 FC（6ES7214-1AF40-0XB0）依靠内置电容维持实时时钟，无需额外加装后备电池。青海工业自动化西门子CPU控制器S7-1200参数选型

西门子 S7-1200 CPU 1214 FC（6ES7214-1HF40-0XB0）配置 150kbyte 工作存储器用于运行用户控制程序。青海西门子CPU控制器S7-1200参数选型

CPU 1215 FC（6ES7215-1HF40-0XB0）为西门子 S7-1200 系列紧凑型故障安全 PLC，硬件规格 DC/DC/ 继电器。控制器供电电压为直流 20.4~28.8V，本体集成 14 路 DC24V 数字输入、10 路继电器数字输出、2 路 0~10V 模拟量输入、2 路 0~20mA 模拟量输出，继电器通道单路额定电流 2A，能够驱动交直流负载。CPU 1215 FC（6ES7215-1HF40-0XB0）内置 250KB 程序与数据存储器，搭载 2 个 PROFINET 以太网接口，兼容西门子主流工业以太网协议，支持加装信号板以及外接各类 IO 扩展模块实现点位扩容。CPU 1215 FC（6ES7215-1HF40-0XB0）为故障安全型控制器，处于有效产品生命周期，产地中国，符合 RoHS 标准，适合具备安全控制要求的中小型自动化场景，可采集现场模拟量信号、驱动电气负载，支持标准功能与安全工艺功能拓展，使用 TIA 博途软件开展程序开发与调试工作。青海西门子CPU控制器S7-1200参数选型
