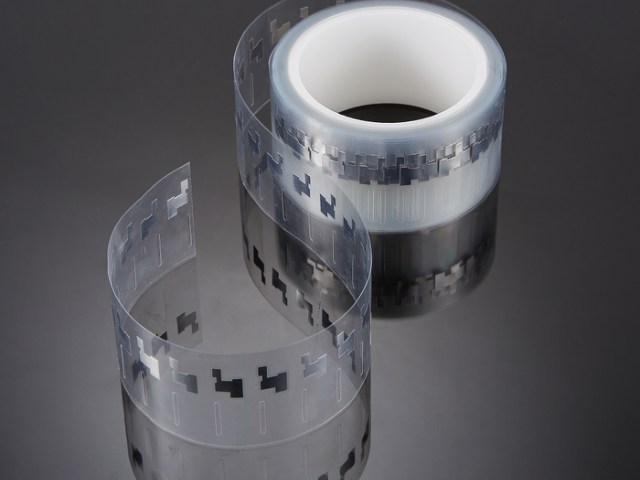

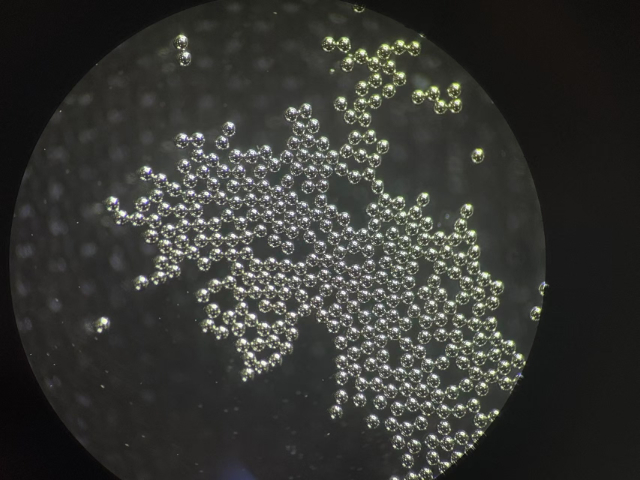

在电子封装领域，金锡焊料与传统铅锡（Pb-Sn）焊料**着两种截然不同的技术路线，两者在成分、熔点、力学性能和应用领域上均存在***差异。传统铅锡共晶焊料（63wt%Sn-37wt%Pb）熔点约183°C，成本较低，焊接工艺窗口宽泛，曾在电子行业中占据主导地位。然而，铅是有毒重金属，对环境和人体健康存在潜在危害，欧盟RoHS指令自2006年起限制在消费电子产品中使用含铅焊料，推动了无铅焊料技术的快速发展。金锡焊料（Au80Sn20）则完全不含铅，符合全球主流环保法规要求。其熔点高达280°C，具备铅锡焊料无法企及的高温稳定性，可在150°C以上的高温环境中长期服役，适合航空、**、卫星等对热可靠性要求严苛的场合。在机械性能方面，金锡焊料的抗剪强度和抗蠕变性能均***优于铅锡焊料，尤其在温度循环测试中表现出更强的疲劳寿命。当然，金锡焊料也存在成本较高、工艺窗口相对较窄的局限性，因此并非所有应用场景的优先。在实际选型时，需根据具体应用对可靠性、成本、工艺条件和环保合规性的综合权衡来做出决策。公司具备金属冶炼能力，保障金锡焊料原料纯度。金锡焊料创新生产厂家

金锡焊料的润湿和结合性能与基板表面处理（镀层）密切相关。选择合适的基板镀层处理方案，对于实现高质量、高可靠性的金锡焊接至关重要。金锡焊料与镀金（Au）表面具有天然的良好相容性：金-金的互溶性好，在焊接温度下金基板表面的金层能够迅速溶入焊料，促进焊料的快速铺展和润湿。通常建议基板的镀金厚度在1μm～5μm范围内，过薄的镀金层可能在焊接温度下被全部消耗，导致焊料直接接触底层金属（如镍），影响界面质量；过厚的镀金层则会导致焊料成分中金的比例***升高，偏离共晶成分，影响焊接温度特性。对于镀镍/镀金（Ni/Au）表面处理，金层下方的镍层起到阻挡层的作用，防止基板铜或铁扩散进入焊料。焊接过程中，镍会在界面形成薄层Ni₃Sn₄金属间化合物，该界面层在厚度适当时（通常1～3μm）对焊点可靠性影响有限，但若镍层质量差（孔隙率高或含磷量不当），则可能成为界面失效的弱点。在陶瓷封装基板上，金锡焊料通常在W/Au或Mo/Mn/Ni/Au金属化层表面进行焊接，需要确保金属化层的致密性和各层间结合强度，以获得良好的焊接润湿效果和焊点可靠性。医疗设备金锡焊料公司以客户需求为导向，定制金锡焊料产品方案。

随着新能源汽车、工业变频驱动和电网功率变换技术的快速发展，功率半导体器件（IGBT、SiCMOSFET、GaNHEMT等）的功率密度持续提升，对封装材料的热管理能力提出了越来越高的要求。在**功率电子封装中，金锡焊料的高导热和高可靠性特性得到了越来越多的关注。对于大功率SiC和GaN器件的封装，芯片在额定工作状态下的热流密度可超过500W/cm²，如此高的热流密度要求芯片贴装焊料具有极低的热阻和极高的连接可靠性。金锡焊料相对较高的热导率（约57W/m·K）和低空洞率焊点，能够有效降低芯片到基板的热阻，维持芯片结温在安全范围内。在***功率模块（如机载电源变换器、舰载变频驱动器）中，金锡焊料因其良好的耐高温和耐振动特性而被优先考虑。这些应用对焊点的热疲劳寿命要求远超消费电子，温度循环测试通常要求在更宽的温度范围（如-55°C至+150°C）内完成更多次数的循环（通常超过5000次），金锡焊料的优异抗蠕变特性和热疲劳寿命使其能够满足这类严苛要求。随着宽禁带半导体技术的成熟，金锡焊料在高性能功率电子封装领域的应用前景广阔。

金锡焊料预成型片的储存和使用寿命管理是封装生产现场质量管理的重要组成部分，直接影响产品的焊接质量稳定性和生产成本控制。在储存管理方面，金锡焊料应储存在**的洁净干燥环境中，推荐储存条件为温度20±5°C、相对湿度40%以下。产品应保持原厂密封包装直到使用前方可开封，开封后未用完的焊料应及时重新密封或存入干燥箱中保存。储存区域应与化学品存放区域隔离，避免有机酸蒸气对金锡焊料表面造成腐蚀。在使用寿命管理方面，金锡焊料产品通常设定18～36个月的有效使用期限，具体期限以厂家产品说明书为准。超出有效期的焊料应进行外观检查和焊接性能验证（通常通过润湿性测试），确认无表面氧化变色、无机械损伤后方可继续使用。对于特别关键的应用（如航天器件封装），建议严格遵守有效期规定，不使用超期焊料。在先进先出（FIFO）管理方面，应建立焊料批次库存台账，确保先入库的批次优先使用，防止因管理疏漏导致某些批次长期积压超期。对接近有效期的焊料批次应提前提醒使用部门加快使用或申请处置，以减少焊料报废和经济损失。完善的储存和寿命管理制度，是确保金锡焊料使用过程中质量稳定、成本可控的基础管理工作。金锡焊料适配医疗器械电子部件密封封装需求。

在金锡焊料封装工艺中，焊料层厚度是影响焊接质量的关键工艺变量之一。合理的焊料厚度设计需要在多个相互制约的因素之间寻求平衡。焊料层过薄的问题：当焊料厚度小于某一临界值（通常为25μm）时，焊料量不足以填充封接界面上的所有微观凹坑和不平整区域，容易形成大面积空洞，导致导热路径不连续、力学强度下降和气密性不足；过薄的焊料层在冷却凝固时也更容易产生残余应力集中。焊料层过厚的问题：焊料层过厚（通常超过200μm）会增加焊点的顺应性，一定程度上有利于吸收热错配应变；但同时也会降低整体封装结构的尺寸精度，并可能在焊料层中产生孔洞或气泡聚集。此外，焊料用量增加也直接增加了贵金属材料的成本，不利于生产经济性。从工程实践经验来看，金锡焊料层的比较好厚度范围通常为50μm～150μm，具体值需根据封装结构的几何特征（如芯片面积、封接台阶高度）和热-力仿真结果来确定。工艺控制方面，通过精确的预成型片厚度控制和夹具设计，可以将**终焊缝厚度控制在设计目标值的±15%范围内，确保焊接质量的一致性。国家高新技术企业打造，金锡焊料产品品质有保障。金锡焊料抛光工艺

栢林电子 2012 年成立，拥有十余年金锡焊料生产经验。金锡焊料创新生产厂家

金锡焊料中金含量高达80wt%，而黄金作为贵金属，价格远高于普通金属，这使得金锡焊料的单位价格远高于常规无铅焊料。对于采购决策者而言，理性评估金锡焊料的经济性，需要从全生命周期成本和可靠性价值两个维度综合考量。从材料成本角度看，金锡焊料的价格受国际金价波动影响较大。以近年来黄金价格为参考，Au80Sn20焊料的市场价格约为普通SAC无铅焊料的100～200倍。对于单个封装而言，所用金锡焊料的重量通常在毫克级别，***材料成本并不高，但在大批量生产中，焊料成本的积累仍然需要纳入成本预算。从可靠性价值角度看，采用金锡焊料封装的器件具有更长的使用寿命和更低的在役失效率，这意味着减少了维护成本、替换成本和因器件失效导致的系统停机成本。在***和航天应用中，器件失效的代价远超焊料本身的成本，因此选用高可靠性封装材料的经济合理性是明确的。在成本优化方面，通过精确设计焊料用量（避免过量使用）、建立焊料边角料回收体系（回收贵金属价值）和优化采购策略（批量采购或套期保值）等措施，可以在保证封装可靠性的同时合理控制金锡焊料的使用成本，实现质量与经济性的平衡。金锡焊料创新生产厂家
