微波器件封装对材料的要求涵盖电气、热学和力学多个维度，而且随着工作频率的升高，对封装材料电磁性能的要求也越来越严格。金锡焊料以其优良的导电性、**度和气密封接能力，在微波器件封装领域占有重要地位。在微波功率放大器（PA）、低噪声放大器（LNA）、混频器和开关等微波单片集成电路（MMIC）的封装中，金锡焊料主要用于GaAs、GaN或SiC功率芯片的贴装。这些化合物半导体功率芯片在工作时具有极高的热流密度，要求芯片贴装焊料具有尽可能低的热阻，以维持芯片在允许的结温范围内工作。金锡焊料薄而致密的焊点恰好满足这一要求。在气密封装微波模块中，金锡焊料还用于多芯片模块（MCM）的腔体密封。通过在外壳腔口周边放置环形金锡预成型片，在真空或氮气保护下进行回流焊，可以形成满足***气密标准的封接焊缝。气密封装微波模块广泛应用于相控阵雷达、电子战和通信系统中，是***和航天电子装备的**组成部分。金锡焊料在这一领域的稳定性能和经过大量工程实践验证的可靠性记录，使其成为微波器件封装工程师的优先材料之一。金锡焊料采用金基合金材质，适配高精度封装需求。传感器金锡焊料

在复杂的多层封装和多芯片模块（MCM）制造过程中，需要执行多次焊接工序，每次焊接步骤的焊料熔点应从高到低依次递减，以确保后续焊接工序不会导致先前形成的焊点重熔。金锡焊料的280°C熔点使其在多次焊接工艺的层次设计中占据有利位置。典型的多层次焊接工艺方案示例如下：***层次（比较高熔点层）使用Au80Sn20金锡焊料（280°C）完成芯片与基板的贴装；第二层次使用Ag/Cu共晶焊料（779°C）或低温铜锡焊料（230°C）完成基板到外壳的连接；第三层次使用铅锡焊料（183°C，若允许）或锡银铜焊料（217°C）完成外部引脚或接口的焊接。通过合理选择各层次焊料的熔点，可以确保每个焊接步骤在足够低的温度下进行，不对已完成的焊点造成影响。在实际工程中，各层次焊料熔点之间的间隔通常建议不低于30～50°C，以在回流温度窗口中留有足够的工艺裕量，防止因温控精度不足而误熔先期焊点。金锡焊料的精确熔点（280°C）和窄熔化区间使其在多层次焊接工艺的层次设计中具有明确的工艺优势，是实现复杂封装结构高可靠性的重要材料选择依据之一。金锡焊料厚度实验金锡焊料满足海康威视安防电子封装需求。

光纤通信系统中的有源光器件，包括半导体激光器（DFB、VCSEL）、光放大器（SOA）、光探测器（APD、PD）和电吸收调制激光器（EML），对封装的精度和稳定性要求极高。在这些器件的封装中，金锡焊料作为**芯片贴装材料，发挥着不可替代的作用。光纤通信波段（1310nm和1550nm）激光芯片对工作温度极其敏感，温度变化1°C可导致波长漂移约0.1nm，对于密集波分复用（DWDM）系统，这已经接近信道间隔的容忍限度。因此，高速光模块（如400G、800G和未来的1.6T光模块）中的激光芯片贴装要求极低的热阻和优异的温度均匀性，金锡焊料高导热的特性正好满足这一要求。在光纤器件封装工艺中，金锡焊料还具有一个特殊优势：与铟焊料相比，金锡焊料的蠕变率更低，在长期服役过程中焊点形变量更小，有利于保持光纤对准精度和芯片位置稳定性，从而确保光器件长期工作的波长和功率稳定性。对于需要长达25年使用寿命的光传输网络设备，金锡焊料的这种长期稳定性优势具有重要的工程价值，是光器件封装工程师选用金锡焊料的重要依据之一。

在某些微型化和集成化程度极高的封装场景中，传统的预成型片或线材焊料可能因尺寸限制而难以使用，这时金锡焊料薄膜就发挥出独特的技术价值。金锡薄膜通常通过物***相沉积（PVD）技术，包括磁控溅射或电子束蒸发，沉积在封装基板或盖板表面，形成厚度从数百纳米到数微米的均匀合金薄膜。金锡薄膜焊接工艺的**优势在于：焊料层厚度和成分可以通过工艺参数精确控制；薄膜与基板表面的结合性好，在后续处理和装配过程中不易脱落；焊料层面积覆盖精度高，与光刻或掩模技术结合可实现微米级精度的焊料图案化；无需额外的助焊剂，可降低焊接后清洗的工艺复杂度。在MEMS封装、光电子器件封装和毫米波器件封装等领域，金锡薄膜焊接技术得到了较多应用，尤其适合芯片级封装（WLP）和晶圆键合（WaferBonding）工艺。通过精确控制薄膜沉积工艺参数，可以在晶圆级别统一实现焊料层的制备，大幅提升生产效率和一致性。随着微电子封装向更小尺寸、更高集成度方向发展，金锡薄膜焊接技术在精密封装领域的应用前景值得持续关注。金锡焊料生产通过 ISO9001 质量体系认证管控。

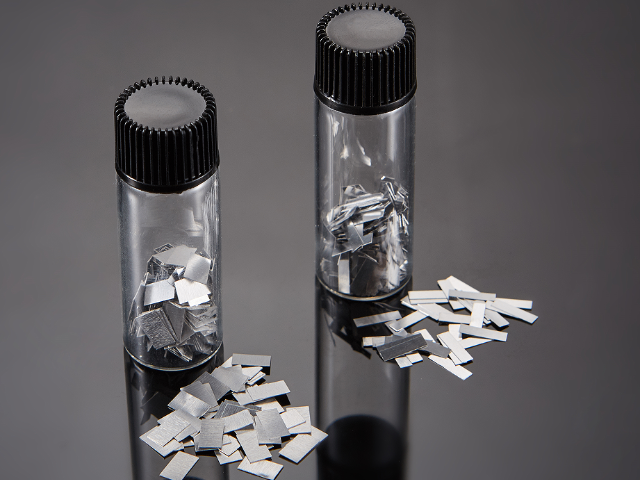

标准规格的金锡焊料预成型片可满足大多数常规封装需求，但对于特殊形状或尺寸的封装外壳，往往需要定制化的焊料片几何形状。金锡焊料的定制化加工能力，是满足多样化封装需求的重要服务能力。常见的定制化需求包括：非矩形或非圆形的异形焊料片（如L形、T形、多孔框架形等）；带有特定通孔或凹槽的焊料片；厚度变化区域不同的多台阶焊料片；以及超出标准尺寸范围的大面积或超小面积焊料片。实现这些定制化形状的主要加工工艺包括精密冲压、激光切割和化学蚀刻。精密冲压适合批量生产尺寸公差在±0.05mm范围内的标准和半定制形状，生产效率高；激光切割适合小批量、复杂形状的定制加工，切割精度可达±0.02mm，但生产效率相对较低；化学蚀刻则适合制造超薄（≤50μm）且形状复杂的焊料片，可实现微米级的图案精度，但工艺流程较长。在承接定制化订单时，需要与客户深入沟通封装设计要求，结合焊料材料特性和加工工艺能力，提出**合理的尺寸方案，确保定制产品满足用户的使用要求。公司金锡焊料生产遵循标准化工艺流程。金锡焊料通讯定制

金锡焊料生产遵循 ISO45001 职业健康体系要求。传感器金锡焊料

金锡合金的微观结构是其宏观性能的直接体现。在Au80Sn20共晶合金的凝固组织中，主要存在两种金属间化合物相：富金的ζ相（化学式Au5Sn）和等原子比的δ相（化学式AuSn）。这两种相在共晶凝固过程中协同析出，形成交替排列的层片状结构，层片间距通常在微米级别。ζ相（Au5Sn）具有六方晶体结构，硬度较高，是合金强度的主要来源之一；δ相（AuSn）具有斜方晶体结构，韧性相对较好，有助于缓解焊点在热循环过程中产生的应力集中。两相协同作用，使合金在强度与韧性之间取得较好的平衡。在焊接界面区域，金锡合金还可能与基板金属（如镍、铜或金镀层）发生反应，形成新的界面金属间化合物层。界面层的厚度和成分分布对焊点可靠性有重要影响，过厚或成分不均的界面层容易成为裂纹萌生的薄弱点。通过合理控制焊接温度、时间和基板表面处理工艺，可以将界面金属间化合物层控制在合理范围内，确保焊点的长期可靠性。深入理解金锡合金的微观组织特征，是优化焊接工艺和提升封装可靠性的科学基础。传感器金锡焊料
