肇庆液冷/散热器测试价格

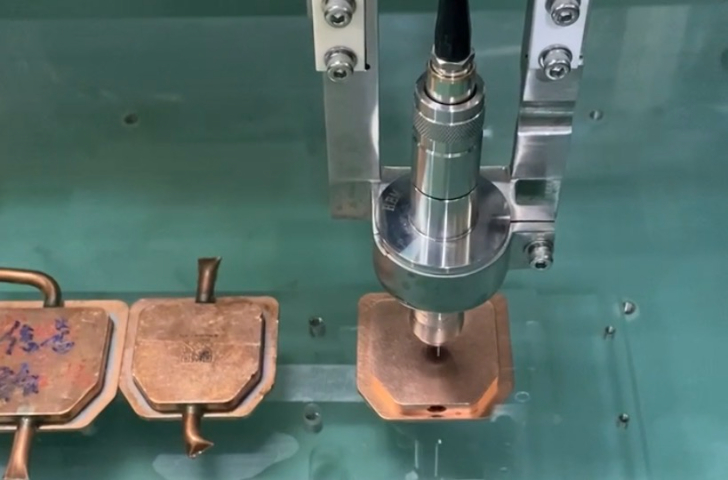

汽车冷凝器总成氦检密封性能测试测试内容：采用真空箱式氦检漏设备，冷凝器内充入8bar（表压）的氦气，放在真空度不大于30pa的真空箱里检测，保压1min。要求氦泄漏率≤1×10-3Pa•L/s（制冷剂当量泄漏率2g/y）汽车冷凝器总成水检密封性能测试测试内容：一端密封，另一端通入干燥空气或氮气，保压3.5MPa，置于水中3min。要求产品无气泡产生。汽车冷凝器总成高温储藏测试测试内容：在120±3℃环境中放置72h，恢复至常温状态。要求试验后冷凝器无变形、无裂纹，且满足气密性要求。液冷散热器老化测试可提前预判设备长期使用的性能损耗趋势。肇庆液冷/散热器测试价格

液冷板散热器内部流道内腐蚀测试标准：参考QCT468-2010《汽车散热器技术条件》；测试内容：混合液温度:90±2℃；混合溶液流量:0.2L/s-0.4/s；按照要求的流量运行76h,机停静置8h为一个循环，停机期间进行溶液pH值检查和补液，共计进行14个循环；溶液检查分为pH值和外观检查,试验过程中不允许出现±1以上的pH值变化，溶液外观不允许出现混浊和沉淀。混合液由40%防冻液和60%ASTM液溶组成(体积比)。防冻液型号:45%的乙二醇防冻液，冻结温度:-30℃，ATM溶液:由1L蒸馏水与148mg的硫酸钠、165mg的氯化钠和138mg的碳酸氢钠配置。柳州液冷/散热器测试价格液冷散热器长时间工作后，密封结构需保持完好无渗漏故障。

液冷金属波纹管充压测试测试内容：1).测试类型：阶跃压力保持测试；2).测试介质：水；3).压力速率：1MPa/分钟；4).测试温度：常温。5).阶跃大小Psi：75/150/225；6).时间：每个压力点保持5分钟。试验后分别记录各阶段管体长度和外观；测试后应通过氦检测试：压力：600kPa；泄漏标准：1E-5Pa·m³/s；验收标准：无泄露、无破裂。液冷PPH管道和FEP软管拉伸强度测试标准：参考QC/T798-2025；测试内容：a.样品安装在测试平台.b.拉伸样品管直到断裂，拉伸速度为100mm/minc.记录力的变化以及力的最大值。

重卡电池液冷箱体清洁度测试标准：参考《ISO16232道路车辆流体电路部件的清洁度第7部分：通过微观分析确定颗粒大小和计数》；测试内容：选用刚生产出来的冷板芯体（1）取9L（单个）的异丙醇注入冷板内部，进出水口用洁净的保鲜膜先封堵，再用胶带封堵死，保证无泄漏。（2）按试验工况晃动后，倒出冷板内腔溶液至洁净的容器中，再向冷板内腔注入0.35L的异丙醇进行涮洗，溶液倒入原来收集的容器中。（3）先对5μm滤膜称重，再用滤膜进行过滤，收集到的颗粒进行烘干。（4）用分析天平进行称重，精度**小为0.1mg。（5）称重后的颗粒在显微镜下进行观察，找出比较大颗粒进行尺寸测量，测量最大直径，精度**小为0.1μm。实验工况：放在振荡次数为275次/min，震幅3~5mm（Z向）的震动试验台上振荡，震动3min。试验要求：异物总质量不大于80mg/L，金属或沙粒等硬质颗粒物最大直径＜0.5mm，软质长×宽＜2.2mm×1mm；超出要求范围，则认为产品清洁度不合格；液冷散热器长期循环测试可排查流道结垢与杂质沉积的隐性问题。

散热性能测试是衡量液冷散热器**工作能力的关键项目，直接决定设备在高功率、高密度算力场景下的控温水平与运行稳定性。测试依托标准化闭环液冷试验平台搭建真实工况环境，通过模拟热源还原CPU、GPU等**芯片的发热状态，逐级加载不同功率，覆盖轻载、中载与满载工况。测试系统实时采集冷却液入口温度、出口温度、流量参数以及热源表面温度，通过热阻公式精细计算液冷散热器的换热效率与散热性能指标。在测试过程中，技术人员不*需要验证额定工况下的降温效果，还要重点观察高温高负载状态下的温度均匀性，排查局部热点、换热不均、温度漂移等问题。通过绘制流量、功率、热阻对应的性能曲线，可***评估液冷散热器的散热上限与稳定工作区间，确保其能够快速、持续带走高密度热流，保障电子设备始终处于安全温控范围，为整机高性能运行提供可靠散热保障。液冷散热器温度响应测试可检测设备热量传导的响应速度快慢。市场液冷/散热器测试有哪些检测

液冷散热器极限工况测试可验证设备突发高负载下的应急控温能力。肇庆液冷/散热器测试价格

汽车液冷板散热器耐融雪剂腐蚀测试标准：参考ASTMG44-2013测试内容：干湿循环：①早9点-17点：试样在3.5%氯盐类溶液浸泡10min，空气中停留中50min为一个循环，8个循环。②17点-21点：试样浸泡。③21点-次日9点：暴露在空气中。步骤①-③为一个完整循环（1天），重复30天。循环结束后快速用水清洗试样，观察试样腐蚀。实验过程连续，除更换溶液和观察试样外，不允许中断。料片组合：①4mm电泳喷涂钢板+挂点；②4mm裸钢板+挂点；③铝板+PVC；每种组合3个样本。试验后要求外观无大面积锈蚀，腐蚀试验后力学性能≮原来的95%。肇庆液冷/散热器测试价格
