    医疗电气设备是贴片共模电感应用中对安全与电磁兼容要求较为严格的领域，其主要约束来自患者与操作者的防护。漏电流限值是首要指标。通用设备的对地漏电流限值相对宽松，而与患者接触的设备，其患者漏电流限值通常严格到微安量级。这一限制直接压缩了Y电容的可用容值，因为Y电容是共模漏电流的主要通路，容值受限后只能依靠提高共模电感量或优化滤波拓扑来维持抑制效果。抗扰度是第二重要求。医疗现场存在高频手术设备、射频诊疗设备与无线通信设备，监护与诊疗设备需要在这些干扰源附近正常工作，这要求接口具备良好的共模抑制能力，避免共模噪声进入前端采集电路影响生理信号的准确性。应用部位包括便携监护仪、输液泵、内窥镜、超声探头接口以及各类可穿戴监测设备。这类产品同时追求小型化与电池供电，倾向选用低高度、低直流电阻的贴片器件。选型时应要求供应商提供完整的耐压测试数据、绝缘材料清单与环保声明，并在整机认证前完成器件层级的摸底测试，确认漏电流与抗扰度裕量。对长期连续运行的监护类设备，还需关注器件在高温高湿环境下的参数漂移与绝缘稳定性。 贴片共模电感是差模信号低损耗而共模信号高阻抗的器件。广东EMC贴片共模电感最小起订量

    LED驱动电源多采用反激或buck拓扑，把市电或直流母线转换为恒流输出。这类电源体积小、功率密度高，开关器件与变压器中的寄生参数会产生共模噪声，沿输入输出线传播，是传导发射测试中常见的超标项。带调光功能的产品在调光过程中还会出现频率与占空比的变化，使噪声频谱随之改变。贴片共模电感在LED驱动中布置于输入侧、输出侧与调光控制线路。输入侧与X电容、Y电容配合构成滤波网络，抑制共模噪声进入电网；输出侧则减弱噪声沿灯串线缆的辐射，对于灯与电源之间引线较长的灯具尤为重要；调光线路上配置共模电感，可减少控制信号的误触发。对差模工作电流，两只绕组的磁通相互抵消，不会明显增加线路压降。选型时应先明确超标频点再匹配阻抗曲线，按输出电流核对额定电流与直流电阻，并确认器件的耐压与工作温度满足灯具内部的环境条件。 宁波RoHS贴片共模电感厂家贴片共模电感是共模插入损耗可达20dB以上的器件。

    LIN是一种单线串行通信总线，工作电压通常为12V，速率多在20kbps以内，用于车门模块、座椅调节、空调风门与照明控制等车身节点。单线传输意味着信号以地为参考，回路面积较大，容易拾取车内线束耦合来的噪声，因此在电源与信号入口处通常需要配置滤波措施。贴片共模电感在LIN节点上主要出现在两个位置：一是节点的电源入口，与电容配合构成滤波网络，抑制来自车身电网的传导干扰；二是与TVS管、串联电阻配合，对进入收发器引脚的瞬态与高频噪声进行衰减。由于LIN速率较低，对器件的差模特性要求相对宽松，更关注的是耐压、可靠性与成本。选型时应核对器件的工作电压是否覆盖12V系统可能出现的抛负载等瞬态条件，确认直流电阻引起的压降在允许范围内，并留意封装尺寸是否适配小型化的车身模块。在节点数量多、线束较长的车型上，可以适当提高共模阻抗等级。节点数量较多的车型可结合实车测试数据，对阻抗等级与封装做相应调整。

    笔记本电脑与扩展坞需要处理多路高速接口的互连，包括USB4与雷电接口、HDMI、以太网与电源输入。扩展坞通过一根线缆完成视频、数据、网络与供电的传输，线缆内部的差分对密集，串扰与共模噪声问题相对突出，处理不当时会出现外接显示器闪屏、网络掉线或充电异常等现象。贴片共模电感在这类产品中布置于高速差分对与电源输入侧。它对共模电流形成高阻抗路径，减弱噪声沿线缆传播；对差分信号因磁通抵消而保持较低损耗，有利于维持较长的链路预算。电源输入侧则与电容配合构成滤波网络，抑制适配器侧的开关噪声进入主机，也阻止主机内部噪声向适配器方向传播。选型时应按各接口的工作速率上限分别核算差模插入损耗与回波损耗，确认共模阻抗覆盖实际超标频段，并按供电电流核对额定电流与直流电阻。扩展坞内部空间有限，封装高度与布局间距需要提前确认。 贴片共模电感是耐压等级需满足接口电压的绝缘要求。

    RS-485与RS-422采用差分传输，通信距离可达数百米至上千米，多用于工业自动化、楼宇自控与能源管理系统。长距离布线使收发两端的地电位可能存在明显差异，形成的共模电压会沿电缆进入接口电路，幅度超出收发器共模范围时会造成通信异常甚至器件损坏。贴片共模电感串联在A、B两线之间，对共模电流呈现高阻抗，抑制地电位差与空间耦合带来的共模噪声；对差分信号保持较低阻抗，因而不影响正常的数据传输。工业现场通常将其与TVS管、气体放电管、限流电阻以及偏置电阻组合使用，形成分级保护。选型时需要关注：共模阻抗是否覆盖现场主要的干扰频段、直流电阻对通信距离与驱动能力的影响、器件的耐压与绝缘水平是否满足隔离要求，以及工作温度范围是否适配现场环境。对于需要隔离的节点，共模电感一般布置在隔离器件靠近电缆的一侧。 贴片共模电感是物联网模块天线馈线中的滤波元件。杭州微型贴片共模电感厂家

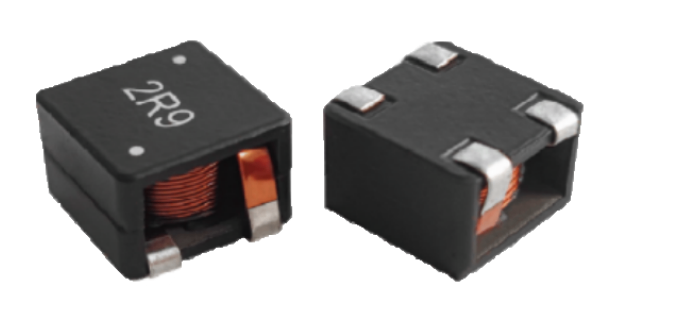

贴片共模电感是四端子焊接在PCB表面焊盘上的元件。广东EMC贴片共模电感最小起订量

    叠层贴片共模电感的关键工艺约束，是铁氧体磁体与内电极材料在共烧过程中的匹配。银的熔点约961℃，因此铁氧体必须在900℃以下完成致密化烧结，配方中通常引入助熔组分降低烧结温度，同时保证烧结后的磁导率与电阻率不出现明显劣化。共烧匹配涉及三方面。收缩行为方面，磁体生坯与内电极浆料的收缩曲线需接近，否则烧结后出现翘曲、分层或内电极断线；化学相容性方面，需抑制银在烧结过程中的扩散与迁移，否则层间绝缘下降；气氛控制方面，银在氧化气氛下稳定，而铁氧体的磁性能依赖特定氧分压，需在两者之间取平衡。银离子迁移是长期可靠性的关注点。在高温高湿并施加直流偏压的条件下，银可能沿介质层界面迁移并形成导电通路，导致绝缘电阻下降。对策包括采用镍阻挡层、改用银钯或铜内电极，以及优化介质配方。材料侧的改进方向是开发低温烧结的高磁导率配方，在保持高频特性的同时提升电感量。叠层器件的材料体系调整周期长于结构调整，选型阶段明确需求可以减少后续改版成本。 广东EMC贴片共模电感最小起订量
