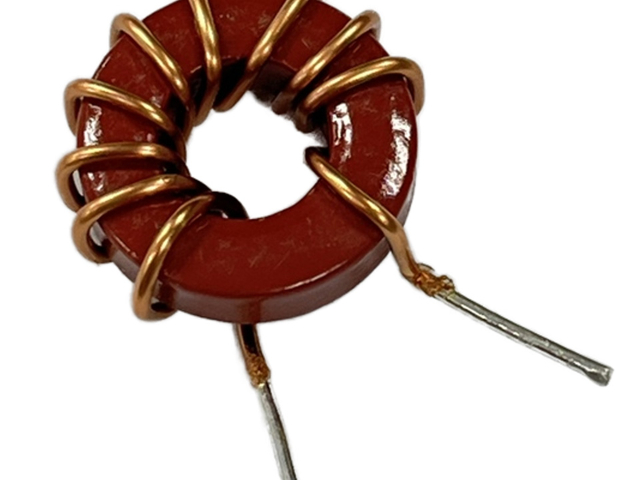

    部分低频供电、精密信号电路，需要在滤波降噪的同时，保障正常电流、信号无损耗传输，高阻抗器件会造成供电压降、信号衰减等问题。磁环共模电感通过优化绕线线径与匝数配比，合理调控器件阻抗参数，针对正常工作的差分电流与信号呈现低阻抗状态，保障电路传输顺畅；针对异常共模干扰呈现高阻抗阻隔状态，精细实现噪声过滤、信号保留的效果。这种差异化阻抗特性，让器件不会对设备正常工作造成负面影响，规避普通滤波器件滤波与传输难以兼顾的问题。适配电源稳压电路、低速信号总线、精密检测线路等场景，平衡降噪效果与电路传输性能。 磁环共模电感是电机驱动输出端抑制共模电压的器件。苏州高频磁环共模电感代加工

    高频电路、高速信号接口设备对器件寄生参数较为敏感，分布电容过大会造成高频信号衰减、谐振偏移、滤波失效等问题，影响设备整体性能。磁环共模电感依托环形规整绕线结构，线圈排布均匀、绕线间距可控，能够有效降低器件自身分布电容，弱化高频寄生效应带来的负面影响。相较于常规骨架共模电感，磁环结构的线圈贴合度更均衡，寄生参数更小，在高频工况下可以维持稳定的滤波性能，不会出现高频段性能快速衰减的情况。这类特性让器件普遍适配高速接口、射频辅助电路、高频开关电源等场景，保障高频信号传输纯净，减少波形畸变问题。 南京非晶磁环共模电感应用方案磁环共模电感是轨道交通车辆变流器的滤波器件。

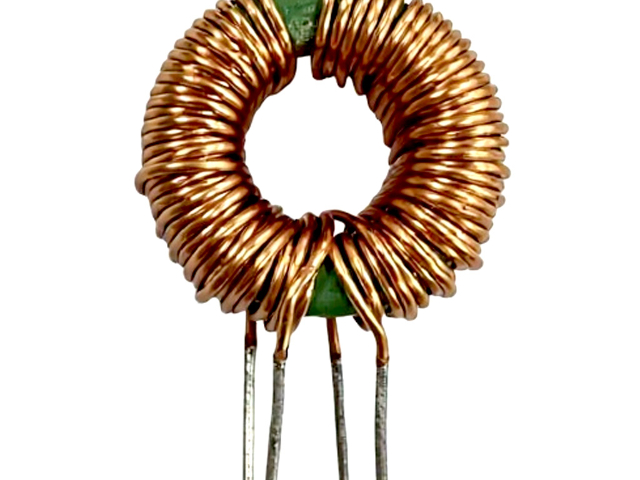

    磁环共模电感的引脚间距看似是机械参数，实际直接影响PCB布板可行性与电气性能，替换器件时容易在此出问题。首先是引脚跨距与孔径。常见引脚间距按标准栅格设计，如，孔径与间距需与PCB焊盘匹配。若替换料号的跨距不一致，就必须重新布板，改动成本远高于器件本身。因此选型时应优先选择与原设计引脚兼容的规格。其次是爬电距离与电气间隙。共模电感跨接在输入与输出之间，引脚之间、引脚与其他走线之间需满足安规要求的距离。一次侧与二次侧之间若涉及加强绝缘，间距要求更严格，必要时需在PCB上开槽以增加爬电路径。布线方面，输入输出侧的走线应严格分开，避免在器件下方平行走线或交叉，否则噪声会绕过器件直接耦合。器件正下方的各层通常建议不敷铜或止在远离绕组的位置敷铜，以减小绕组对地电容。此外，引脚数量与排列也需注意：双绕组器件通常有四个引脚，两绕组各自的两端分别引出，焊接时需核对同名端方向，接反会导致两绕组磁通反向叠加而失去共模电感。

    插入损耗是描述磁环共模电感滤波效果的另一种表达方式，定义为接入器件前后负载端噪声电压之比，以分贝表示，数值越大表示抑制能力越强。它与阻抗指标描述同一物理过程，但更贴近标准测试的判定方式。两者的换算依赖测试系统的源阻抗与负载阻抗。在常见的50Ω/50Ω系统中，插入损耗与器件阻抗之间存在确定的对应关系，器件阻抗越高、系统阻抗越低，插入损耗越大。CISPR规定的传导干扰测试采用人工电源网络，其共模阻抗特性与50Ω系统存在差异，因此同一只器件在不同测试夹具下的插入损耗读数并不相同。规格书通常分别给出共模插入损耗与差模插入损耗曲线。共模曲线反映对共模噪声的抑制，主要由共模电感量与磁芯损耗决定；差模曲线反映对差模噪声的抑制，主要由漏感与绕组电阻决定。使用插入损耗数据时应注意测试条件标注，包括源阻抗、负载阻抗、是否加偏置电流、测试电平大小。脱离这些条件比较不同厂家的曲线意义有限，横向对比时应确保测试条件一致。 磁环共模电感是电焊机输入端的共模噪声抑制元件。

    电磁干扰覆盖频段繁杂，多数电子设备同时存在低频纹波与高频杂波，常规滤波器件只能覆盖单一频段，难以完成全波段噪声治理。磁环共模电感依托优良的频率响应特性，可适配宽频段干扰抑制需求，对低频共模电流、高频脉冲杂波均可形成有效阻隔与滤除。搭配铁氧体、纳米晶、非晶等多元磁环材质，可根据设备干扰频段调整磁芯配比，精细覆盖设备常见噪声区间。器件依托双线对称绕制结构，差分信号可正常通行，只针对线路共模噪声形成高阻抗阻隔，做到滤波不影响正常电路工作状态。无论是开关电源、适配器的电源端口干扰，还是通信设备、工控设备的线路杂波，均可通过磁环共模电感优化电磁环境。 磁环共模电感是分布电容影响高频截止特性的固有因素。常州高阻抗磁环共模电感多少钱一个

磁环共模电感是光伏逆变器直流侧共模电流的阻挡件。苏州高频磁环共模电感代加工

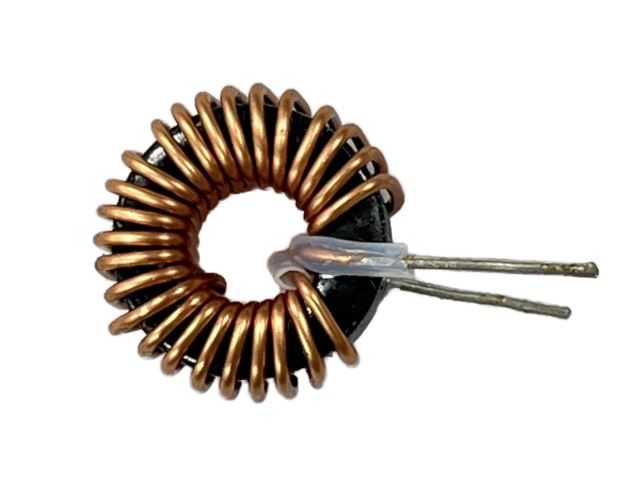

    磁环共模电感的尺寸通常用外径、内径、高度三项表示，例如外径25mm、内径15mm、高度10mm的规格。这三项参数不止决定外形尺寸，更直接约束电气性能的上限。磁环的截面积由外径与高度决定，它影响磁通承载能力。截面积越大，在相同磁通密度下可通过的磁通越多，器件的功率处理能力越强。同时电感量与磁路截面积成正比，因此大尺寸磁环更容易获得大电感量。窗口面积由内径决定，它限定了绕组能使用的铜线总截面积。窗口越大，可以绕入的匝数越多或线径越粗，从而在电感量与DCR之间获得更大调节余地。实际绕制时还需扣除骨架、绝缘层与绑扎占用的空间，可用窗口通常小于几何窗口。选型时的典型矛盾是：需要大电感量又需要低DCR，二者都要求更多的铜和更大的磁芯，但安装空间有限。解决路径包括采用扁平截面漆包线提高窗口利用率、选用高磁导率材料以减少匝数、或改用截面积更大的磁环。尺寸标准化程度较高，常见系列之间有较成熟的外形对应关系，替换时除了电气参数，还需核对引脚间距与安装方式是否兼容。 苏州高频磁环共模电感代加工
