    绕线型电感通过导线绕制在磁芯表面形成绕组结构，利用磁场储能特性，在电路里实现扼流、滤波以及阻抗匹配。多样封装可选，适配各类电源、信号硬件线路。磁芯品类较多，不同材质对应不同的工作频率区间。调整绕线匝数、线径，能够改变器件电气参数，匹配项目电路设计。加工环节把控导线排布与绝缘层完好，减少寄生电容，弱化器件工作时的参数偏移。在电源转换电路，绕线型电感缓和电流变化幅度；信号通路中，削弱高频干扰信号。器件可配合EMC测试工作，提供样品供前期验证。 绕线型电感是绝缘电阻测试评估绝缘状态的检测。江苏电源绕线型电感厂家

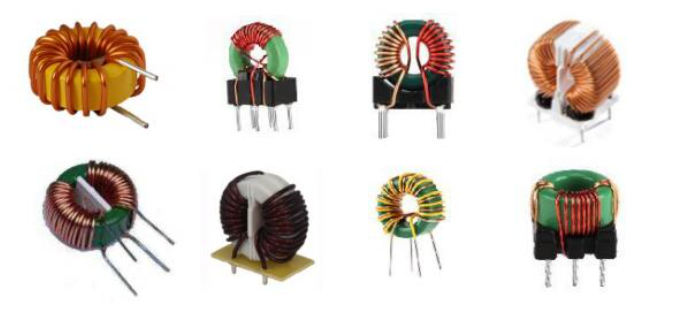

绕线型电感，是将导线一圈圈绕在磁芯上形成的电磁器件。电流流过时，磁芯与绕组共同储能，实现滤波、扼流与阻抗匹配等功能。贴片、直插、共模等不同形态，分别服务于电源管理、信号传输等线路场景。磁芯材质决定器件特性的基调。铁氧体、铁粉芯、合金粉芯各有侧重，配合绕组匝数、线径与排布方式的调整，电感量、直流电阻与饱和电流随之改变，从而适配不同的工作频率与电流环境。绕组之间的绝缘处理与整齐排布，能降低寄生电容，让器件在长时间运行中保持参数稳定。在电源回路里，绕线型电感参与电压变换，平滑电流波动；在信号链路中，它抑制高频干扰，减少波形畸变。器件覆盖常规EMC配套需求，可提供多规格样品，配合项目完成验证测试。宁波空心绕线型电感代加工绕线型电感是非晶磁芯高磁导率的特殊绕线类型。

    射频电路中的电感主要承担三类角色：与电容构成匹配网络完成阻抗变换、作为射频扼流圈（RFChoke）为有源器件提供直流偏置通路、以及参与滤波器与谐振回路的频率选择。这类应用对器件的Q值、自谐振频率与感量一致性较为敏感，因为Q值直接关系插入损耗，SRF决定了可用的频率上限。绕线型电感在射频位置的优势来自线圈结构：导线截面积较大使等效串联电阻保持在较低水平，有利于获得较高的Q值；匝数与绕制方式可调，便于在较小封装内实现特定的感量。陶瓷基体绕线电感由于基体材料介电常数稳定、寄生参数小，在数百MHz至数GHz频段内表现稳定，常用于蓝牙、Wi-Fi、蜂窝模组的匹配网络与偏置电路。实际设计时，电感应工作在远低于SRF的频率区间，否则器件会呈现容性而失去预期功能。此外还需关注容差等级带来的匹配偏差，以及焊盘布局引入的寄生参数对谐振点的影响。功率放大器偏置位置则要兼顾直流电流能力与高频阻抗。

    绕线型电感的封装尺寸与电流能力之间存在直接关联，但并非简单的线性对应。封装代号通常由四位数字表示长与宽，例如0805、1040等，前两位与后两位分别对应长度与宽度的近似英寸值。同一系列中，尺寸增大通常意味着可以容纳截面积更大的漆包线与体积更大的磁芯，从而在直流电阻、饱和电流与温升电流三项参数上获得改善。需要留意的是，尺寸只是影响电流能力的条件之一。导线材质与线径、磁芯材质的饱和磁通密度、绕制方式、端子结构以及封装材料的导热性能，都会改变相同尺寸下的实际表现。两只同为1040封装的电感，因磁芯配方不同，Isat可能相差数安培。此外，散热条件对Irms影响明显，同样的器件安装在铺铜面积较大的板卡上，可承受的持续电流会高于散热受限的场合。选型时应先由线路的平均电流与峰值电流确定Isat与Irms下限，再依据DCR允许值与允许温升筛选，其后在满足条件的规格中比较封装尺寸。若反过来先定尺寸再凑参数，往往需要在效率或余量上做出让步。 绕线型电感是锰锌铁氧体适合低频滤波的磁芯选型。

    在DC-DC降压转换器（Buck电路）里，功率电感承担储能与续流两项任务：开关管导通期间储存能量，关断期间向负载持续释放电流，从而把较高的输入电压转为稳定的低电压。输出电流的纹波幅度、整机的转换效率以及电压的稳定程度，都与电感取值直接相关。绕线型电感在该场景的适配性来自其结构特点。漆包线绕制形成的导线截面积较大，直流电阻（DCR）维持在较低水平，在大电流条件下铜损可控，器件温升相对缓和；同时匝数与磁芯材质可调，感量覆盖区间宽，便于匹配不同开关频率与输出电流的组合。对于输出电流在数安培以上的降压线路，绕线型功率电感是常见的选型方向。实际设计中，一般先按目标纹波电流推算感量，再核对饱和电流Isat与温升电流Irms。Isat应高于线路峰值电流，以防磁芯饱和后感量骤降；Irms则关系到长时间工作时的发热水平。此外，自谐振频率SRF需高于开关频率，封装尺寸也要与PCB布局相配合。 绕线型电感是绝缘层完好保证耐压性能的前提条件。江苏国产绕线型电感实力厂家

绕线型电感是滤波器电路中与电容配合的常用元件。江苏电源绕线型电感厂家

    功率密度指单位体积能够处理的功率水平，是衡量电感小型化程度的一项综合指标。它由感量、载流能力、损耗与封装尺寸共同决定：在给定体积内提高电流能力，通常需要更粗的导线，而这会压缩绕线空间，进而影响匝数与感量，三者之间存在相互制约。绕线型电感在这一维度上的进展主要来自磁芯材质改进、绕制工艺提升与封装结构优化。低损耗磁芯允许在较小体积内承受较高的磁通摆幅；扁平线绕制提高了槽满率，使窗口面积得到更充分利用；屏蔽结构的小型化则减少了封装带来的体积开销。实际选型里，功率密度不能脱离散热条件单独比较，因为小体积意味着散热面积有限，需要依靠PCB铺铜与风道来补足。选型建议先明确电流等级、感量与允许温升，再在满足条件的前提下比较封装尺寸，避单纯按体积排序导致温升超标。在便携设备中，器件高度往往受结构件限制，此时扁平化封装比单纯缩小底面尺寸更具实际意义。 江苏电源绕线型电感厂家
