直立岩壁毫米波雷达位移监测

星地遥感 EchoSAR S300 边坡形变监测雷达的径向监测精度与斜距绑定。在 50 m 斜距上，径向监测精度不大于 1 mm。在 300 m 斜距上，径向监测精度不大于 3 mm。设备的探测距离不小于 300 m。距离拉远后回波变弱，精度随之下降，这是毫米波测量的物理规律。设计时先量出设站点到被测面的斜距，再对照这组精度关系判断能否满足要求。精度要求高的重点岩壁，站位宜近一些；需要大范围覆盖的坡面，可以适当后退。介于两个距离之间的精度，按项目单独确认。投标文件中引用指标时，写成“≤1 mm@50 m”这样带距离的形式，便于评审核对。形变监测雷达的选型，往往就从这一步斜距计算开始。 距离越远回波越弱，精度会下降，引用精度时需要带上距离条件。直立岩壁毫米波雷达位移监测

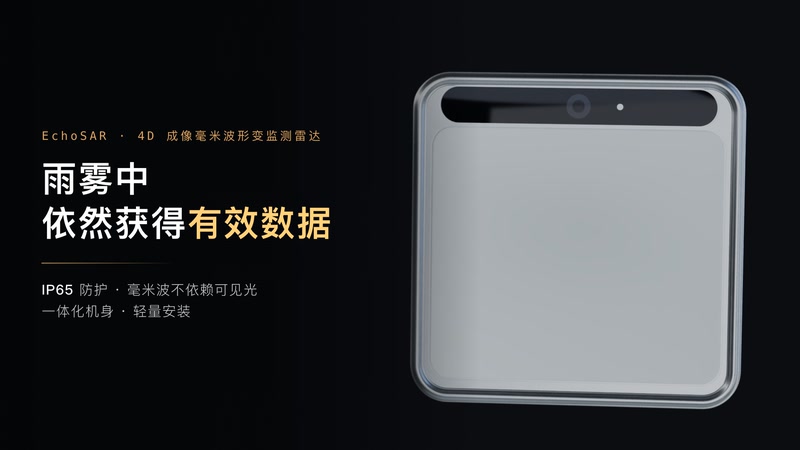

雷达监测项目的实施，一般包括现场踏勘、方案设计、设备安装、参考点布设、调试试运行、转入长期运行几个环节。踏勘时要确认设站位置、视线、供电和通信条件，评估被测面的散射特性；方案设计时要计算覆盖范围、分辨单元数量和回波强度；安装后要做试运行，验证数据质量，再正式开始长期监测。雷达监测项目的交付内容，包括：设备和参考点的布置图；设备和角反射器的安装记录；基准期的原始数据；各分辨单元的位移成果和时序曲线；数据质量说明；监测报告；平台账号和接口说明。管理单位拿到的是一套可以复核的位移数据，也可以根据需要对接到已有的管理系统。星地遥感 EchoSAR 是 4D 成像 MIMO 毫米波形变监测雷达，面状同步成像，整机低至 6 W，防护等级 IP65，用于边坡、桥梁和路面的非接触位移监测。 直立岩壁毫米波雷达位移监测位移越过阈值时，机内相机抓拍留证，平台分级告警，路侧 LED 同步提示。

雷达位移的基准选择很重要。位移是相对于参考点的相对量，参考点需要选在稳定的位置。如果参考点本身发生位移，所有测点的结果都会产生偏差。所以参考角反射器要布设在稳定的岩体或基础上，数量不少于两个，彼此之间距离合适，使它们可以互相检核，检验参考点自身的稳定性。雷达的时间采样需要与形变速率匹配。采样间隔过长，快速的变化可能被漏掉，使相位出现整周跳变；采样间隔过短，数据量大、功耗高。对于缓慢的边坡形变，采样间隔可以较长，例如数分钟到数小时一次；对于桥梁动态挠度，则需要高采样率。设计时要根据预期的位移速率设置。深圳市星地遥感科技有限公司提供 EchoSAR S300 边坡雷达、F100 桥梁挠度雷达和路面沉降监测方案。

如果您的监测对象是边坡、岩壁、坝坡、桥梁或城市道路，并且遇到了不便布设传感器、光学手段受限、需要大范围面状监测等问题，可以向星地遥感了解 EchoSAR 毫米波形变监测雷达。提供监测对象、尺寸、可设站位置和现场供电通信条件后，我们可以给出型号建议、布设示意和回波强度分析，供项目前期方案比选使用。形变监测雷达的使用者，主要是边坡、桥梁、路面等设施的管理单位，以及承担监测任务的专业监测公司。管理单位关心数据能否反映变化、能否及时提示；监测公司关心设备是否稳定、安装是否方便、成果能否复核。EchoSAR 同时兼顾这两类需求：设备一体化、免维护，位移成果可回溯，平台可按角色分配权限。 深圳市星地遥感科技有限公司提供 EchoSAR 雷达、平台和安装调试服务。

铁路高墩桥紧邻滑坡体时，可以把形变监测雷达和视觉测站组合使用。一种典型配置是 EchoSAR S300 雷达一台，面状扫描桥旁的滑坡体。斜距约 150 m 时，设计中按 ±2 mm 考虑雷达精度。桥墩墩顶由两台视觉位移测站对置观测，每台覆盖约 200 m，看墩顶靶标。雷达负责一片坡面的位移分布，视觉负责一个个墩顶的毫米级变化。两类数据进入同一平台，坡面变化和墩顶变化放在同一时间轴上对照。这种分工让每种设备都用在擅长的位置。星地遥感可以按桥长、墩数和坡面范围给出组合配置。雷达站和视觉测站可以共用供电与通信设施。 路面积水和异物干扰，可以用图像识别辅助判断。全天候MIMO毫米波雷达监测哪个品牌好

大气温湿度变化会引入测距误差，需要用参考点或气象数据改正。直立岩壁毫米波雷达位移监测

形变监测雷达方案依赖准确的壁面几何，而地图定位常常不够准。路名标注点与真实陡崖之间，可能相差十几米到几百米。曾有定位点落在平缓台地上，与照片里的陡崖明显不符。所以星地遥感做 EchoSAR 初步方案时，会先下载公开高程和路网数据。再把照片中的壁面、路缘和对侧地形与高程数据匹配。匹配结果用来估算壁高、站距和视线角度。这些估算值在方案中注明为示意，等踏勘实测后替换。这一步能提前发现站位不利的点位，减少现场返工。站位一旦改动，覆盖、台数和投入都要重新核算，所以这一步宁早勿晚。 直立岩壁毫米波雷达位移监测
