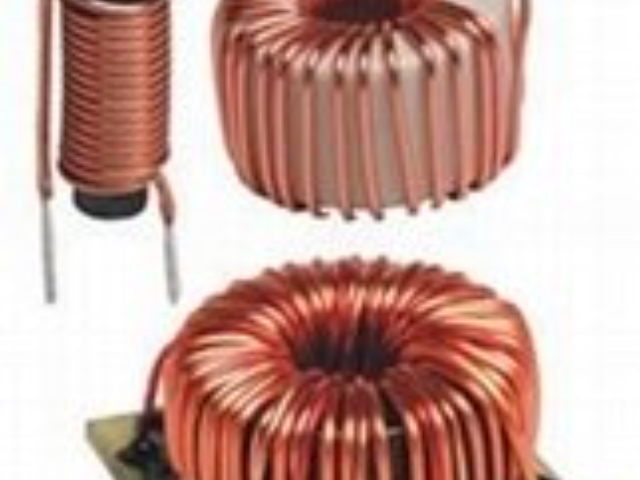

宁波大电流绕线型电感推荐货源

    绕线型电感需要承受装配、运输与使用过程中的机械应力，包括振动、冲击与热循环。其结构由线圈、磁芯、端子与封装材料构成，各部分的结合方式决定了整体的机械表现。线圈绕制张力、磁芯与底座的粘接强度、端子与磁芯的固定形式，都会影响器件在振动条件下的稳定性。在车载、轨道交通、工程机械与航空航天等场景中，振动条件相对严苛，若器件结构强度不足，可能出现线圈松动、端子开裂或磁芯移位，导致感量变化甚至开路。热循环带来的膨胀系数差异同样会累积应力，因此焊接点的可靠性与封装材料的韧性都需要考虑。提升机械表现的常见做法包括：采用一体成型或包封结构增强整体性、增加端子与基板的结合面积、选用与PCB膨胀系数更接近的封装材料。设计阶段可参考相关振动与冲击试验标准，对关键位置进行抽样验证。对安装在板边或靠近连接器位置的器件，插拔与装配过程带来的应力同样需要纳入评估范围。 绕线型电感是降压变换器平滑电流的重要元件。宁波大电流绕线型电感推荐货源

    在DC-DC降压转换器（Buck电路）里，功率电感承担储能与续流两项任务：开关管导通期间储存能量，关断期间向负载持续释放电流，从而把较高的输入电压转为稳定的低电压。输出电流的纹波幅度、整机的转换效率以及电压的稳定程度，都与电感取值直接相关。绕线型电感在该场景的适配性来自其结构特点。漆包线绕制形成的导线截面积较大，直流电阻（DCR）维持在较低水平，在大电流条件下铜损可控，器件温升相对缓和；同时匝数与磁芯材质可调，感量覆盖区间宽，便于匹配不同开关频率与输出电流的组合。对于输出电流在数安培以上的降压线路，绕线型功率电感是常见的选型方向。实际设计中，一般先按目标纹波电流推算感量，再核对饱和电流Isat与温升电流Irms。Isat应高于线路峰值电流，以防磁芯饱和后感量骤降；Irms则关系到长时间工作时的发热水平。此外，自谐振频率SRF需高于开关频率，封装尺寸也要与PCB布局相配合。 江苏医疗设备绕线型电感材料区别绕线型电感是可调型通过调节磁芯改变感值的灵活件。

    直流电阻（DCR）指电感线圈在直流条件下的等效电阻，主要由漆包线的线径、匝数与材质决定。线径越粗、匝数越少，DCR越低，但体积与成本会相应上升。绕线型电感由于采用实芯漆包线绕制，导线截面积明显大于叠层与薄膜工艺形成的导体层，因此在同等体积下通常能获得较低的DCR。DCR直接决定铜损大小，损耗功率可按P=I²×DCR估算。在大电流输出场景中，DCR的微小差异会被电流的平方放大，成为影响整机效率与器件温升的关键变量。以数安培输出的降压线路为例，DCR从数十毫欧降至十几毫欧，满载时的损耗与表面温度可出现可观的改善。此外，DCR还会在线路上形成压降，需要在输出电压精度要求较高的场合一并核算。选型时建议在体积、成本与效率目标之间平衡，按持续电流与允许温升确定DCR上限。测量时宜采用四线法以消除引线电阻影响。在电池供电设备中，直流电阻带来的损耗直接关系续航时长，因此常作为重点比较的参数之一。

    薄膜电感采用在基板上沉积导体薄膜并通过光刻形成线圈的工艺，与绕线型的漆包线绕制属于两条不同的技术路线，因此二者在参数范围与适用位置上存在区别。感量与精度方面，薄膜工艺的图形尺寸由光刻控制，感量一致性较好，容差可以做得较严，适合需要匹配与定时精度的电路；绕线型的感量由匝数与磁芯决定，容差等级相对宽松，但可通过调整匝数覆盖更宽的感量范围。载流能力方面，薄膜导体层较薄，电流等级通常在较小区间，多见于信号处理与射频前端；绕线型的导线截面积大，可满足电源转换所需的电流。频率特性方面，薄膜器件寄生参数小、SRF较高，在GHz频段仍有应用；绕线型则在中低频功率与中高频射频段各有对应产品。实际选型时，可按电流与精度两个维度划分：小电流、高精度、高频信号位置倾向薄膜方案；大电流、宽感量范围的功率位置倾向绕线方案。也可在特定频段将薄膜方案与绕线方案搭配使用，各自承担适配的电流与频率范围。 绕线型电感是阻抗-频率曲线的性能表征方式。

    射频电路中的电感主要承担三类角色：与电容构成匹配网络完成阻抗变换、作为射频扼流圈（RFChoke）为有源器件提供直流偏置通路、以及参与滤波器与谐振回路的频率选择。这类应用对器件的Q值、自谐振频率与感量一致性较为敏感，因为Q值直接关系插入损耗，SRF决定了可用的频率上限。绕线型电感在射频位置的优势来自线圈结构：导线截面积较大使等效串联电阻保持在较低水平，有利于获得较高的Q值；匝数与绕制方式可调，便于在较小封装内实现特定的感量。陶瓷基体绕线电感由于基体材料介电常数稳定、寄生参数小，在数百MHz至数GHz频段内表现稳定，常用于蓝牙、Wi-Fi、蜂窝模组的匹配网络与偏置电路。实际设计时，电感应工作在远低于SRF的频率区间，否则器件会呈现容性而失去预期功能。此外还需关注容差等级带来的匹配偏差，以及焊盘布局引入的寄生参数对谐振点的影响。功率放大器偏置位置则要兼顾直流电流能力与高频阻抗。 绕线型电感是射频匹配网络中的调谐电感类型。宁波高精度绕线型电感出厂价格

绕线型电感是焊锡浸涂端头便于焊接的端子处理。宁波大电流绕线型电感推荐货源

    安防监控设备涵盖网络摄像机、球机、硬盘录像机、门禁控制器与视频分析终端等，多数采用PoE供电或12V直流适配器供电，板内再转换为多路低电压为图像传感器、主控芯片、存储与网络接口供电。户外机型还需应对昼夜温差、湿度与雷击浪涌等环境因素。绕线型电感在这类设备中用于DC-DC转换、PoE受电侧的滤波以及网络变压器周边的电源去耦。图像传感器与视频编解码电路对电源噪声较为敏感，电源纹波偏大会在画面上形成条纹或噪点，因此电感的滤波特性与屏蔽结构具有实际意义；其直流电阻低的特点，也有助于降低球机内部因空间密闭而累积的热量。PoE输入侧通常配置共模与差模滤波器件，绕线型电感可与电容配合构成差模滤波网络，抑制由网线引入的传导干扰。选型时需核对Isat与Irms是否覆盖上电瞬时与正常工作电流，并确认器件在户外机壳内较高温度下的感量保持能力。 宁波大电流绕线型电感推荐货源
