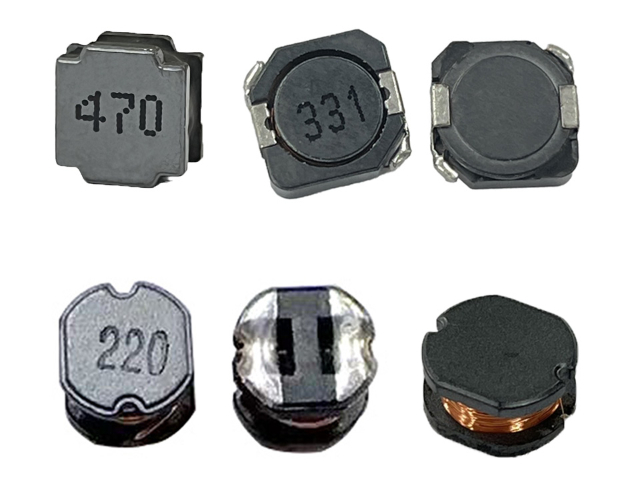

     HDMI2.1与DisplayPort2.0采用TMDS或差分信号传输，单通道速率可达数Gbps至十余Gbps，四通道并行时数据吞吐量很大。高速差分对对阻抗连续性较为敏感，同时显示器与主机之间的长电缆容易把设备内部的共模噪声带出机箱，造成辐射发射测试不过关，也可能在热插拔与静电事件中影响链路握手。在这类接口上，贴片共模电感通常布置在连接器内侧的差分对上，与ESD保护器件配合使用。它对共模电流呈现高阻抗，抑制沿电缆传播的共模发射；对差模信号则依靠磁通抵消保持较低的插入损耗。由于视频链路有明确的眼图与抖动预算，器件引入的差模损耗、回波损耗与对内延时差都需要纳入链路仿真。选型要点包括：共模阻抗是否覆盖1GHz至数GHz的超标频段、差模插入损耗在奈奎斯特频率处是否可接受、器件是否支持100Ω差分阻抗环境，以及封装尺寸能否放进连接器周边的密集区域。源端串联小阻值电阻的做法可与器件的阻抗特性配合，用于调整阻尼并改善谐振峰处的表现。 贴片共模电感是电源层分割可能影响滤波效果的布局因素。苏州小尺寸贴片共模电感生产厂家

    贴片共模电感的端电极通常采用多层结构：底层为与内电极或绕组连接的银或铜，中间为镍阻挡层，外层为锡或锡合金可焊层。每一层承担不同功能，缺失或厚度不足都会影响可靠性。镍阻挡层的作用尤为关键。它阻止内层金属与外层的锡在焊接高温下相互扩散形成脆性的金属间化合物，同时抑制银离子在湿热条件下的迁移；外层锡提供可焊性，无铅工艺下常用纯锡或锡银铜合金，镀层厚度通常在数微米量级。工艺适配方面，端电极需承受无铅回流焊的峰值温度，通常按245℃至260℃、持续时间数十秒的条件考核，要求镀层不熔化剥离、基体不开裂。焊接后的焊点强度与基板弯曲耐受能力由端电极的结合强度决定，常用三点弯曲试验评估，位移量按2mm或3mm考核。湿度敏感等级也需关注。独石叠层结构一般不吸湿，等级多为1级；带塑料底座或包封材料的绕线型器件吸湿性更高，拆封后需在规定时间内完成焊接，必要时进行烘烤。焊接后若出现端电极发暗或润湿不良，应优先核查存储期限与烘烤记录，而不是直接调整炉温。 深圳RoHS贴片共模电感多少钱一个贴片共模电感是额定电流从几十毫安到几安培的系列。

    通信基站的基带单元与射频单元内部包含多路电源轨与高速串行链路，为FPGA、光模块、接口电路与功放供电。设备通常由−48V直流母线供电，经板级变换产生各芯片所需的低电压，开关电源数量多、功率密度高，内部的共模噪声水平较高；同时设备长期连续运行，对外接口还需满足电磁兼容的相关要求。贴片共模电感在这类设备中用于以太网与光模块的接口电路、对外时钟与同步信号线路、以及部分DC-DC的输入输出侧。它对共模电流呈高阻抗，配合接地与屏蔽设计把噪声限制在局部；对差分信号因磁通抵消保持较低损耗，因而适用于CPRI、eCPRI等高速链路。选型时应按链路速率确定差模损耗预算，按干扰频段选择共模阻抗，并按线路电流核对额定电流与直流电阻。基站设备的散热条件与长期可靠性要求较高，建议在整机风道条件下完成满载温升验证。高速链路较多的板卡建议在布局阶段统一规划器件的摆放方向与间距。

    磁导率与适用频率上限之间存在近似此消彼长的关系，这是软磁材料的基本规律，也是贴片共模电感选型的首要权衡。材料的初始磁导率越高，其磁导率开始下降的特征频率通常越低，超过这一频率后损耗迅速上升、磁导率跌落，器件阻抗不再随频率上升。对贴片共模电感而言，这一取舍尤其尖锐。器件体积小、线圈匝数受限，要获得足够的电感量往往需要较高磁导率；但高速信号与高频开关电源的噪声能量集中在数兆赫以上，又要求材料具备足够的频率上限。工程上的处理方式是按应用场景分段取值。电源线与低速信号线滤波，干扰集中在低频段，选用磁导率较高的材料以换取大电感量；高速差分接口，信号速率已达吉赫量级，选用磁导率适中但高频特性好的材料，重点考察共模阻抗在噪声频点的数值而非电感量；频段较宽时可采用两只不同材料的器件级联。判断依据应始终是阻抗频率曲线，而不是电感量的标称值。同一封装下往往存在不同磁导率配方的料号，整改时优先尝试同封装替换这一路径。 贴片共模电感是采用银浆内电极的多层陶瓷工艺器件。

    贴片共模电感的磁路截面积小，承受直流偏置的能力弱于同材料的插件器件。当两绕组电流不完全平衡时，未被抵消的磁势会在磁芯中建立偏置磁场，使工作点沿磁化曲线偏移，表现为磁导率下降、共模电感量衰减、阻抗降低。不平衡电流的来源因应用而异。信号线中主要来自驱动器的共模输出偏移、差分对长度不等以及连接器引入的不对称；电源线中则来自负载侧的对地漏电流与Y电容通路；PoE供电的以太网接口中，直流电流叠加在差分信号上，偏置问题更为突出。不同材料的承受能力差别明显。高磁导率锰锌对偏置相对敏感，镍锌与低磁导率配方承受能力较好；金属磁粉芯与合金薄膜具有软饱和特性，电感量随偏置缓慢下降而非陡降，适合偏置较大的场合。选型时应向供应商索取偏置特性曲线，核算实际不平衡电流下的电感量保持率，并按保持率反推初始电感量，而不是直接按零偏置条件取值。在高温环境中，偏置带来的温升与磁导率衰减会相互叠加，选型时应同时留出两方面裕量。 贴片共模电感是采用铁氧体磁芯的片式共模滤波器。宁波USB 接口贴片共模电感厂家

贴片共模电感是USB和HDMI接口电路中的常用元件。苏州小尺寸贴片共模电感生产厂家

    光伏逆变器的功率部分把组串直流电转换为交流电并入电网，内部IGBT或碳化硅器件以较高频率开关，产生较强的共模与差模噪声。组串侧电缆长度可达数十米，对地存在较大寄生电容，形成的共模电流回路会影响漏电检测与并网质量，也可能干扰逆变器自身的采样与通信。贴片共模电感在逆变器中多用于控制板、通信接口与辅助电源部分。RS-485、CAN与以太网等对外通信接口配置共模电感，可减弱功率部分的开关噪声向通信通道的耦合；辅助电源的输入输出侧配置共模电感，则有助于降低板级噪声向外的传播。主功率回路的共模抑制通常由体积更大的共模电抗器承担，贴片型主要解决板级与接口级的问题。选型时应按通信速率或电源电流分别核对差模损耗与载流能力，确认共模阻抗覆盖开关频率及其谐波，并关注器件在机内高温与湿热环境下的长期稳定性。 苏州小尺寸贴片共模电感生产厂家
