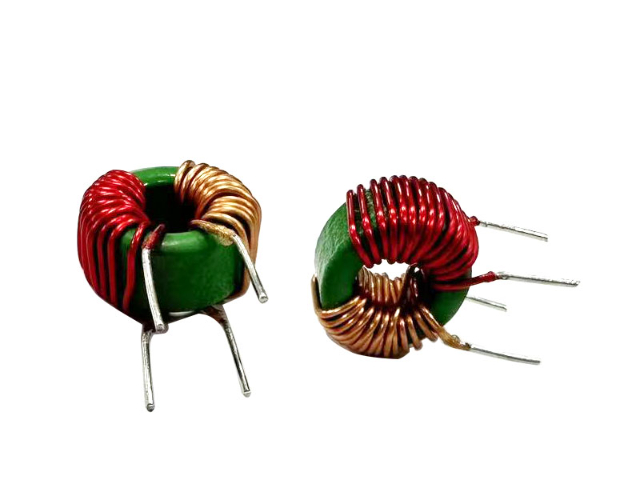

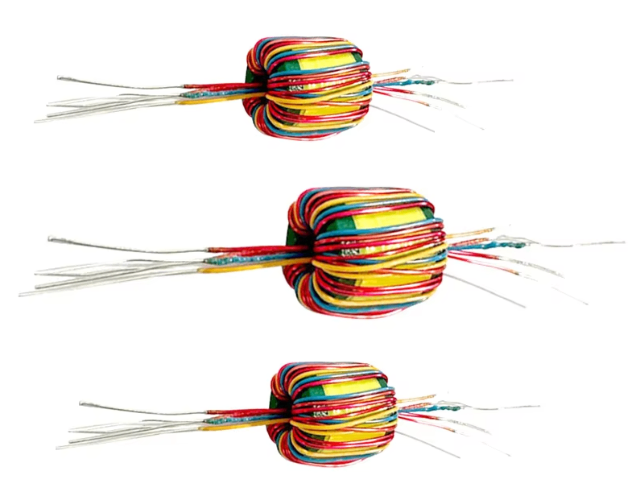

    磁环共模电感在一只器件上同时提供共模抑制与差模抑制，但两者的主导机制与作用频段并不相同，理解这一分工有助于正确选型与电路配置。共模抑制依靠两绕组的磁通叠加，电感量可达毫亨级，在150kHz至1MHz的低频段提供高阻抗，是抑制开关电源传导干扰的主力。随着频率升高，匝间电容的影响显现，共模阻抗在谐振后下降。差模抑制依靠绕组漏感，量级通常只有几十微亨，在低频段贡献有限，但由于漏感的寄生电容远小于主绕组的匝间电容，其有效频段可以延伸到更高频率。因此在数兆赫以上的区间，差模抑制往往主要依赖漏感而非主电感。这种分工决定了电路配置方式。低频段共模干扰突出时，选用大电感量、高磁导率磁芯的器件；高频段干扰突出时，选用高频特性好的镍锌材料或分段绕制结构；差模干扰突出时，则需要保有一定量级的漏感，或在器件后端增加单独的差模电感与X电容。实际整改中常通过实测频谱判断干扰类型，再决定调整方向。 磁环共模电感是手工绕制适用于样品制作的灵活性。苏州宽温磁环共模电感制定

    插入损耗是描述磁环共模电感滤波效果的另一种表达方式，定义为接入器件前后负载端噪声电压之比，以分贝表示，数值越大表示抑制能力越强。它与阻抗指标描述同一物理过程，但更贴近标准测试的判定方式。两者的换算依赖测试系统的源阻抗与负载阻抗。在常见的50Ω/50Ω系统中，插入损耗与器件阻抗之间存在确定的对应关系，器件阻抗越高、系统阻抗越低，插入损耗越大。CISPR规定的传导干扰测试采用人工电源网络，其共模阻抗特性与50Ω系统存在差异，因此同一只器件在不同测试夹具下的插入损耗读数并不相同。规格书通常分别给出共模插入损耗与差模插入损耗曲线。共模曲线反映对共模噪声的抑制，主要由共模电感量与磁芯损耗决定；差模曲线反映对差模噪声的抑制，主要由漏感与绕组电阻决定。使用插入损耗数据时应注意测试条件标注，包括源阻抗、负载阻抗、是否加偏置电流、测试电平大小。脱离这些条件比较不同厂家的曲线意义有限，横向对比时应确保测试条件一致。 苏州工控磁环共模电感售后服务磁环共模电感是舰船电力系统的电磁兼容抑制元件。

    高清显示、智能终端、通信设备配备HDMI、USB、网口等高速传输接口，数据传输速率高，对线路噪声敏感度强，共模干扰容易导致画面闪屏、数据丢包、传输卡顿等问题。磁环共模电感凭借低分布电容、高频特性稳定的优势，可在不影响高速数据传输的前提下，滤除接口线路高频共模杂波，优化传输链路电磁环境。器件对称绕制结构可保障差分信号传输均衡，规避信号相位偏移、衰减异常等问题，维持高速传输的流畅度与完整性。高频工况下不会出现性能衰减，适配各类高速接口的长效降噪需求。通过改善接口电磁环境，可提升设备传输稳定性与使用体验，减少传输故障问题。

    磁环共模电感之所以不易饱和，是因为两个绕组中方向相反的差模电流产生的磁通在磁环内相互抵消，净磁通接近于零。但这一抵消是有限度的，实际电流中总存在未被抵消的分量，这部分分量即为不平衡电流，它会在磁环中建立起直流偏置磁场。不平衡电流的来源包括：两绕组线径或匝数存在微小差异导致磁势不等；负载侧存在对地漏电流；电路拓扑本身产生共模分量；以及高频振荡引发的瞬时不对称。当不平衡电流足够大时，磁环工作点沿磁化曲线偏移，磁导率下降，表现为共模电感量衰减、阻抗降低。评估直流偏置特性的方法是叠加测试：在器件上同时施加直流偏置电流与交流小信号，观察电感量随偏置电流的变化曲线。不同磁芯材料的表现差别明显，高磁导率锰锌铁氧体对偏置相对敏感，金属磁粉芯与非晶材料则具有更好的偏置承受能力。对于漏电流较大的系统，如长线缆驱动的变频器或带有大Y电容的电源，选型时应要求供应商提供偏置特性曲线，并核算实际不平衡电流下的电感量保持率。 磁环共模电感是可编程电源输出端的纹波抑制元件。

    磁环共模电感的阻抗测量看似简单，实际结果却高度依赖测试方法，同一只器件在不同夹具下可能给出差异明显的曲线，因此理解测量条件比读取数值更重要。常用仪器包括阻抗分析仪与矢量网络分析仪。阻抗分析仪适合低频到数十兆赫的测量，直接给出阻抗与相位；网络分析仪通过测量散射参数再换算阻抗，可覆盖更高频段，适合评估高频特性。测试夹具是关键变量。器件的两只绕组需要按规定方式连接，共模测量时两绕组并联后作为一个两端器件接入；引线的长度与走向会引入额外的串联电感与对地电容，在高频段明显改变读数。标准化做法是使用带接地平面的特殊夹具，并先进行开路、短路与负载校准，把夹具本身的影响扣除。偏置条件也会影响结果。若器件在带电流状态下工作，测量时应叠加直流偏置，否则读数会高于实际值。此外磁芯的阻抗特性随信号电平变化，测量电平应与实际噪声幅度接近，过小的电平可能高估阻抗。报告数据时应注明仪器、夹具、校准方式与偏置条件。 磁环共模电感是大电流开关电源滤波的常用选择。无锡EMC磁环共模电感选型

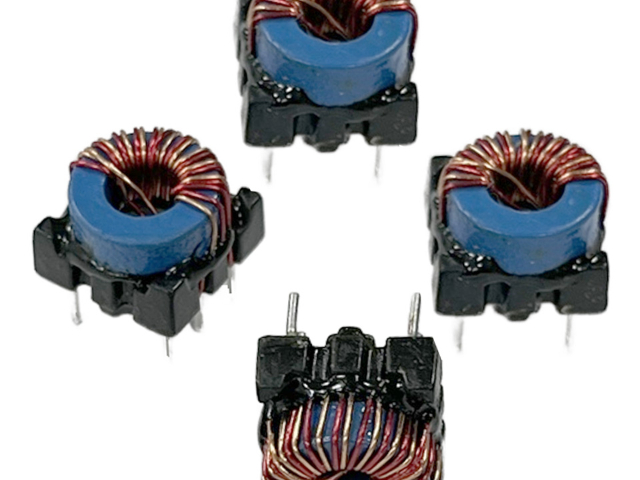

磁环共模电感是通信电源整流模块的输入共模抑制件。苏州宽温磁环共模电感制定

    磁环共模电感的额定电流，指在规定环境温度下长期通以工频或直流电流、器件温升达到规定限值时的电流值，温升判据通常取40K或45K，部分规格书也会同时给出25K条件下的读数。理解这一点很关键：额定电流约束的是热，而不是磁。与功率电感不同，共模电感的两绕组磁通在正常工作时相互抵消，磁环并不承受净磁化，因此它一般不标注饱和电流，或者即使标注也远高于额定电流。这带来一个常见误区：把额定电流理解为磁性上限，实际上在额定电流附近器件的电感量通常没有明显跌落，限制来自于绕组发热。温升由铜损主导，按P=I²R计算，两只绕组叠加。这意味着电流增加一倍，发热增加到四倍，温升并非线性上升。因此实际设计中常按额定值的70%至80%使用，为高温环境、密闭机箱和散热不利的布板位置留出裕量。测量温升需在无强制对流的标准条件下进行，使用热电偶贴附绕组表面或磁环表面，待读数稳定后取值。安装方式、周围元件发热、是否灌封都会改变实测结果，规格书数据只能作为基准参考。 苏州宽温磁环共模电感制定
