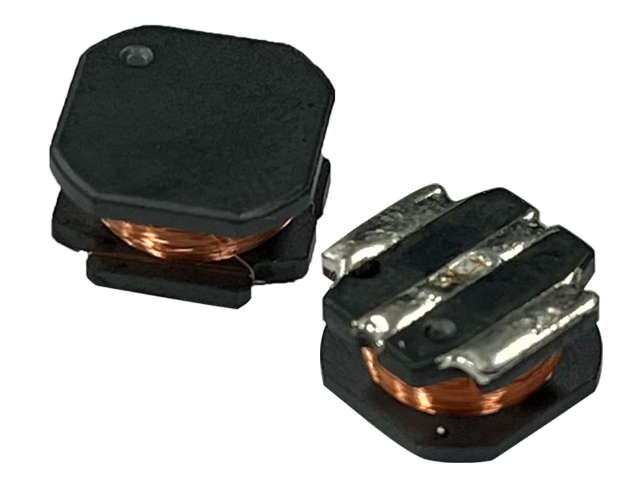

    贴片共模电感是表面贴装式共模扼流器件，内部两组绕组对称绕制于磁芯之上，具备差异化阻抗特性：对正常差模电流呈低阻抗，可保障信号、电源正常传输，对干扰性共模电流呈高阻抗，能够有效抑制电路电磁干扰。绕组对称结构是器件性能的关键，两组绕组的匝数、线径与绕制方向需保持一致。绕组失衡会产生差模漏感，少量漏感可辅助衰减差模噪声，但漏感过大会造成线路信号畸变，对高速数字接口、精密模拟信号传输电路的影响尤为明显，因此生产中需严格控制漏感参数。行业多采用双线并绕、分段绕制工艺，保障绕组对称性，稳定器件性能。磁芯材料决定器件的滤波频段特性。锰锌铁氧体低频磁导率高，适配几十千赫兹至数兆赫兹频段，多用于开关电源输入端传导干扰抑制；镍锌铁氧体电阻率高、高频损耗小，适配数兆赫兹至数百兆赫兹高频频段，适用于射频线路、高速数据接口的共模滤波。器件端电极采用镀银、镀锡工艺，适配回流焊工艺，兼具良好可焊性与抗氧化性。电路布局时，需将其靠近干扰源或端口，缩短共模电流传播路径，降低辐射耦合风险。此外，铁氧体磁导率易受温度影响，高温会降低共模阻抗，选型时需结合设备内部温升，挑选温度稳定性适配的材料牌号。 贴片共模电感是共模阻抗曲线平坦的宽频带滤波器。南京车载贴片共模电感24小时服务

    电池管理系统（BMS）由主控板与多个从控采样板组成，负责采集单体电压与温度、估算荷电状态并执行均衡与保护。采样板之间通常采用菊花链或isoSPI等差分通信方式级联，通信链路横跨数十节串联电芯，所处的电磁环境较为复杂，逆变器与DC-DC的开关动作会在线束上感应出共模噪声。贴片共模电感在这类系统中用于菊花链通信的差分对、采样板的隔离电源入口以及对外通信接口。它对共模电流呈现高阻抗，减弱噪声向通信通道的耦合；对差分信号因磁通抵消而保持较低阻抗，有助于维持通信误码率在可接受范围。由于链路上存在较高的直流电位差，器件的耐压与绝缘配合需要单独核算。选型时应核对通信速率对应的差模插入损耗、共模阻抗在干扰频段的数值、器件的额定工作电压与爬电距离，以及在电池包内较高温度下的参数稳定性。 东莞高频贴片共模电感定制贴片共模电感是尺寸小适合高密度PCB布局的器件。

    智能电表、集中器与采集终端安装在配电箱或表箱内，与断路器、接触器、变频器类负载共处同一电磁环境。电表内部包含计量芯片、通信模组、继电器与开关电源，计量部分对采样精度要求较高，通信部分则需要在电力线载波、微功率无线或RS-485等通道上保持稳定。贴片共模电感在这类设备中用于RS-485通信接口、载波耦合电路与板级电源滤波。它对共模电流呈现高阻抗，抑制由电网侧与邻近线路耦合进来的共模干扰；对差分信号依靠磁通抵消保持较低阻抗，不影响通信波形。在计量前端的电源与采样通道配置滤波，有助于降低噪声对采样结果的影响。选型时应核对共模阻抗是否覆盖现场实测的主要干扰频段，确认直流电阻与额定电流满足通信与供电要求，并关注器件在表箱内高温环境下的长期稳定性与绝缘水平。对安装在干扰偏强表位的设备，可在通信入口处再增加一级防护器件。

    高速差分接口是贴片共模电感的高频应用主战场，涵盖、HDMI、DisplayPort、Thunderbolt、MIPI、PCIe等，信号速率从数百兆赫延伸到数十吉赫。这类接口的共模噪声来源包括驱动器输出的共模电平偏移、差分对在走线与连接器处的不对称、参考平面不完整引发的地弹，以及外部空间的耦合。共模噪声本身不携带信息，但会沿电缆向外辐射，是辐射发射超标的常见原因；同时共模分量过大会压缩接收端的共模输入范围。器件选型需要同时满足两组相互制约的指标。共模方面要求在工作频点具备足够的共模阻抗，通常按噪声频点读取曲线值，而不是比较电感量；差模方面要求插损足够小，过量的插损会衰减信号幅度、劣化眼图，缩短有效传输距离。实际设计中常见的要求是在目标速率下差分插损控制在一定分贝以内。此外还需关注回波损耗与模式转换指标。回波损耗反映阻抗匹配程度，模式转换反映共模向差模的转化量，二者恶化都会直接体现在眼图上。整改思路通常是先确认噪声是共模还是差模，再决定是否加大共模阻抗或调整走线对称性。器件应靠近连接器放置，使共模噪声在进入电缆之前即被衰减，避免电缆充当辐射天线。 贴片共模电感是防潮袋包装需控制存储湿度的敏感件。

    RS-485与RS-422采用差分传输，通信距离可达数百米至上千米，多用于工业自动化、楼宇自控与能源管理系统。长距离布线使收发两端的地电位可能存在明显差异，形成的共模电压会沿电缆进入接口电路，幅度超出收发器共模范围时会造成通信异常甚至器件损坏。贴片共模电感串联在A、B两线之间，对共模电流呈现高阻抗，抑制地电位差与空间耦合带来的共模噪声；对差分信号保持较低阻抗，因而不影响正常的数据传输。工业现场通常将其与TVS管、气体放电管、限流电阻以及偏置电阻组合使用，形成分级保护。选型时需要关注：共模阻抗是否覆盖现场主要的干扰频段、直流电阻对通信距离与驱动能力的影响、器件的耐压与绝缘水平是否满足隔离要求，以及工作温度范围是否适配现场环境。对于需要隔离的节点，共模电感一般布置在隔离器件靠近电缆的一侧。 贴片共模电感是焊接前需确认方向标识的安装注意项。江苏铁氧体贴片共模电感常见问题

贴片共模电感是工作频率覆盖从MHz到GHz的宽频元件。南京车载贴片共模电感24小时服务

    镍锌铁氧体是贴片共模电感中面向高频应用的主力材料，其决定性特征是电阻率高，通常可高出锰锌材料数个数量级，这使它在高频下仍能保持较低的涡流损耗，有效频段延伸到数百兆赫乃至吉赫。代价是磁导率明显偏低，常见牌号的初始磁导率在数十到上千之间，比锰锌低一到两个数量级。因此在相同线圈结构下，镍锌材料获得的电感量较小，低频段阻抗也相应偏低，不适合单独承担数百千赫附近的传导干扰抑制。镍锌材料的价值在于填补高频段。当干扰峰值出现在数兆赫以上，或需要抑制电缆的辐射发射时，镍锌磁芯仍能保持有效阻抗，而高磁导率材料此时往往已越过谐振点。它的温度稳定性也相对好，磁导率随温度的漂移幅度小于高磁导率锰锌。实际应用中，镍锌磁芯常见于USB、HDMI、MIPI等高速差分接口，以及射频模块与高频开关电源的输出端。若单只器件难以覆盖较宽的干扰频段，可将镍锌器件与高磁导率器件级联，分别负责高频段与低频段。 南京车载贴片共模电感24小时服务
