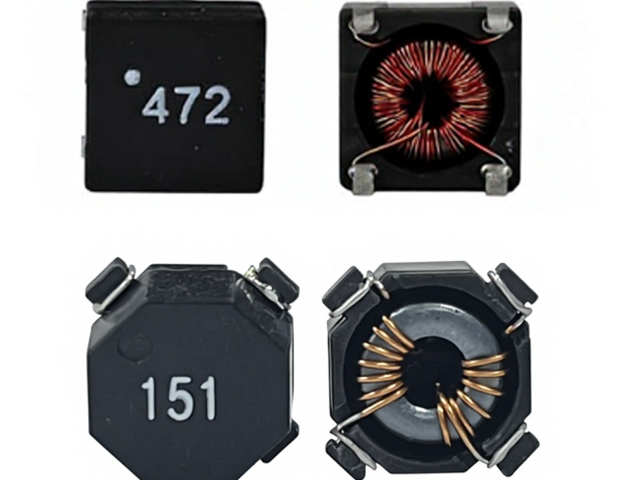

    储能系统由多个电池簇并联组成，每个簇包含若干电池模块与一套从控管理单元，簇间与模块间通过CAN、RS-485或菊花链方式通信，上层再通过以太网接入能量管理系统。系统电压可达上千伏，电流等级高，功率转换系统（PCS）的开关动作会在通信线束上感应出明显的共模噪声。贴片共模电感在这类系统中用于从控板的通信接口、隔离电源入口以及对外接口电路。它对共模电流呈现高阻抗，减弱噪声向通信通道的耦合，对差分信号因磁通抵消而保持较低阻抗，有助于维持较长链路上的通信稳定。由于电池模块数量多、分布广，器件的一致性与长期稳定性会影响整套系统的可用率。选型时应核对通信速率对应的差模插入损耗、共模阻抗在干扰频段的数值、耐压与绝缘水平是否满足系统的电压等级，以及器件在电池舱内温度条件下的参数保持能力。对簇间距离较长的链路。 贴片共模电感是电源层分割可能影响滤波效果的布局因素。苏州车载贴片共模电感常见问题

     USB2.0、USB3.2Gen1/Gen2与Type-C接口的数据速率从480Mbps提升到10Gbps以上，差分线上的信号摆幅随之减小，抗干扰余量相对有限。实际使用中，接口电缆往往充当辐射天线，来自内部开关电源、时钟电路与外部环境的共模噪声会沿电缆向外辐射，导致整机辐射发射测试超标，也可能在静电与电快速瞬变脉冲群测试中造成通信中断。贴片共模电感串联在D+/D−或SSTX/SSRRX差分对上，对两根线上的同向共模电流呈现高阻抗，把噪声能量反射回源端或经旁路电容泄放；对幅度相等、方向相反的差分信号，两只绕组产生的磁通相互抵消，信号几乎不受影响，因此可在不明显劣化眼图的前提下抑制共模噪声。选型时需核对三项：一是共模阻抗曲线，应覆盖实际超标频段，规格书通常以100MHz下的阻值标注；二是差模插入损耗与回波损耗，高速接口要求器件自身引入的损耗落在预算之内；三是额定电流与DCR，用于供电的VBUS与CC线路还需单独核对载流能力。 无锡通信贴片共模电感制定贴片共模电感是贴片机自动拾取贴装的标准化元件。

    薄膜型贴片共模电感采用半导体工艺路线：在基板上溅射或电镀形成磁性薄膜，通过光刻定义平面螺旋线圈，再以绝缘层隔离并叠加上层磁膜，构成上下夹持的闭合磁路。磁层厚度通常在微米量级。这一工艺的主要价值是精度。线圈的线宽与间距由光刻控制，尺寸偏差可控制在微米量级，两绕组的对称性优于印刷与绕线工艺，模式转换指标好，共模噪声不易转化为差模噪声；器件尺寸可做到0805甚至更小，高度可低于1mm；频率特性可延伸到吉赫频段，适合高速差分接口。限制来自磁路尺寸。磁层薄意味着磁路截面积小，磁阻较大，电感量与载流能力均低于叠层与绕线结构，额定电流通常在数百毫安以内；工艺涉及真空镀膜与光刻，设备投入与成本明显高于前两类。因此薄膜型主要应用于、、DisplayPort、Thunderbolt、MIPI等对信号完整性与共模抑制同时提出要求的场合。薄膜器件的阻抗曲线平坦、批次一致性好，适合多通道并行布设且要求通道间差异小的接口。

    智能电表、集中器与采集终端安装在配电箱或表箱内，与断路器、接触器、变频器类负载共处同一电磁环境。电表内部包含计量芯片、通信模组、继电器与开关电源，计量部分对采样精度要求较高，通信部分则需要在电力线载波、微功率无线或RS-485等通道上保持稳定。贴片共模电感在这类设备中用于RS-485通信接口、载波耦合电路与板级电源滤波。它对共模电流呈现高阻抗，抑制由电网侧与邻近线路耦合进来的共模干扰；对差分信号依靠磁通抵消保持较低阻抗，不影响通信波形。在计量前端的电源与采样通道配置滤波，有助于降低噪声对采样结果的影响。选型时应核对共模阻抗是否覆盖现场实测的主要干扰频段，确认直流电阻与额定电流满足通信与供电要求，并关注器件在表箱内高温环境下的长期稳定性与绝缘水平。对安装在干扰偏强表位的设备，可在通信入口处再增加一级防护器件。 贴片共模电感是外部机械力可能损伤内部结构的易损件。

    镍锌铁氧体是贴片共模电感中面向高频应用的主力材料，其决定性特征是电阻率高，通常可高出锰锌材料数个数量级，这使它在高频下仍能保持较低的涡流损耗，有效频段延伸到数百兆赫乃至吉赫。代价是磁导率明显偏低，常见牌号的初始磁导率在数十到上千之间，比锰锌低一到两个数量级。因此在相同线圈结构下，镍锌材料获得的电感量较小，低频段阻抗也相应偏低，不适合单独承担数百千赫附近的传导干扰抑制。镍锌材料的价值在于填补高频段。当干扰峰值出现在数兆赫以上，或需要抑制电缆的辐射发射时，镍锌磁芯仍能保持有效阻抗，而高磁导率材料此时往往已越过谐振点。它的温度稳定性也相对好，磁导率随温度的漂移幅度小于高磁导率锰锌。实际应用中，镍锌磁芯常见于USB、HDMI、MIPI等高速差分接口，以及射频模块与高频开关电源的输出端。若单只器件难以覆盖较宽的干扰频段，可将镍锌器件与高磁导率器件级联，分别负责高频段与低频段。 贴片共模电感是尺寸小适合高密度PCB布局的器件。无锡通信贴片共模电感制定

贴片共模电感是共模插入损耗可达20dB以上的器件。苏州车载贴片共模电感常见问题

    板级DC-DC模块的工作频率多在数百kHz至数MHz，功率器件与电感、变压器中的寄生参数是共模噪声的主要来源。模块输出侧的噪声会沿着电源轨扩散到后级电路，在对噪声敏感的模拟、射频与高速数字电路上表现为底噪抬升或误码增加，因此不少设计会在模块的输入输出侧预留滤波位置。贴片共模电感在DC-DC模块上通常与陶瓷电容构成π型或L型滤波网络，串联在输入输出线路中对共模噪声形成高阻抗，配合电容提供低阻抗泄放通路。由于模块电流较大，器件的直流电阻与额定电流是硬性约束；同时共模阻抗在开关频率及其谐波处要有足够数值，否则抑制效果有限。选型建议按三步推进：测量或估算噪声的主要频段，据此选择阻抗曲线匹配的规格；按负载电流与允许压降核对额定电流与DCR；按板面空间与散热条件确认封装。若输出端对纹波要求较严，可在其后级再配置一级低压差稳压器。 苏州车载贴片共模电感常见问题
